Datensteckverbinder DIN 41612

DINfür BackplanesSMT

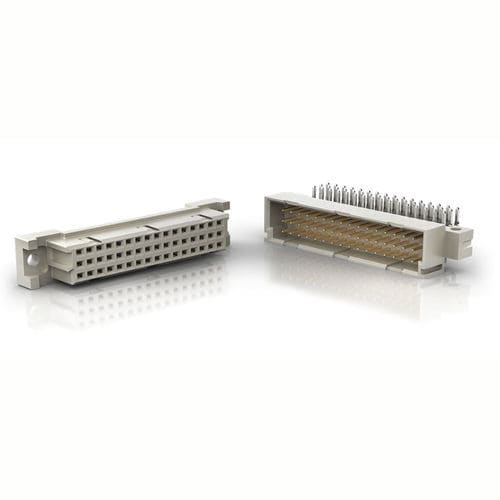

DIN 41612 / IEC-60603-2 Steckverbinder Die DIN-41612/IEC-60603-2-Steckverbinderfamilie besteht aus 13 verschiedenen Grundbauformen. Die Steckverbinder eignen sich für gedruckte Schaltungen und die Übertragung elektrischer Signale mit Frequenzen bis drei Megahertz. Ihr Rastermaß beträgt 2,54 Millimeter. Verschiedene Varianten der Bauform ermöglichen einen großen Anwendungsbereich. Es stehen Messer- und Federleisten mit hoher und niedriger Kontaktdichte für unterschiedlich große Spannungen zur Verfügung. - Einhaltung der Normen - RoHS Konformität - breites Zubehörangebot - Vermeidung von Fehlsteckungen - zweischenklige Federkontakte - verschiedene Anschlusstechniken - Teilbestückung möglich - erprobtes Stecksystem - robuste Kontakte - bis zu 160 Kontakte Das verbirgt sich hinter der DIN 41612 / IEC-60603-2 Steckverbinder der DIN 41612 / IEC-60603-2, auch VG-Leisten genannt, sind hauptsächlich für mehrpolige elektrische Verbindungen von Leiterplatten im Niederspannungsbereich konzipiert. Die Steckverbinder besitzen Polzahlen bis 160 und eignen sich für die Verbindung von Einschubkarten mit der Backplane eines 19-Zoll-Racks. Messer- und Federleiste sind per Löttechnik oder Einpresstechnik auf der Leiterplatte zu befestigen. Anwendungsmöglichkeiten der DIN 41612 / IEC-60603-2 Steckverbinder von ERNI Aufgrund der Variantenvielfalt der DIN 41612 / IEC-60603-2 Steckverbinder erschließt sich ein riesiger Anwendungsbereich. In der Messtechnik finden die Steckverbinder in Messsystemen oder Analyse- und Testgeräten Verwendung.
