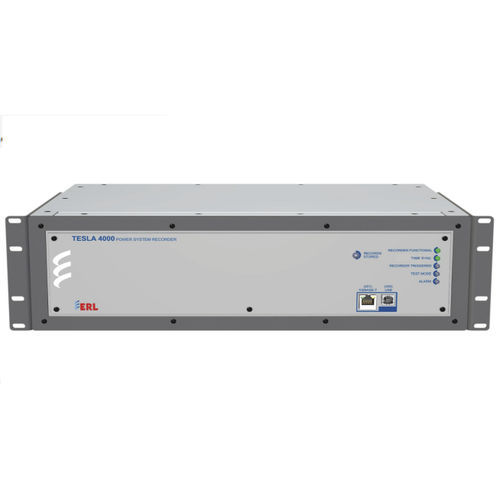

Ethernet-Störschreiber 4000-A

digital

TESLA 4000 ist ein einfach zu bedienender und kostengünstiger digitaler Störschreiber mit mehreren Zeitrahmen (simultan). Seine integrierte Phasor Measurement Unit (PMU)-Funktionalität überträgt Synchrophasordaten für die Überwachung eines großen Bereichs. Das Modell 4000-A ist mit dem IEC 61850-Protokoll ausgestattet und verfügt über fortschrittliche Kommunikationsfunktionen, die zusammen mit den leistungsstarken Aufzeichnungsfunktionen die vielseitigste und umfassendste Überwachung des Zustands von Stromversorgungssystemen ermöglichen. Mit über 1000 benutzerdefinierbaren Auslösern erstellt das Modell 4000-A Aufzeichnungen in drei Zeitbereichen (Fehler (schnell), Schwankungen (langsam) und Trendaufzeichnungen) und erstellt außerdem Ereignisprotokolle. Das CDR erstellt kontinuierliche Aufzeichnungen ohne Auslöser, die zusammen mit den Fehler-, Schwingungs- und Trendaufzeichnungen einen weitreichenden Einblick in die Systemleistung ermöglichen. Die kontinuierliche Störungsaufzeichnung (CDR) schafft auch Redundanz in den PMU-Daten. Wie alle TESLA 4000-Produkte verfügt das Modell 4000-A über 256 virtuelle Eingänge zur Aufzeichnung digitaler Statusänderungen, die in IEC 61850 GOOSE-Nachrichten enthalten sind, und erweitert damit seine Überwachungsmöglichkeiten. Anwendungen - Vollständiger integrierter Einblick in den Zustand des Stromnetzes - Leistungsüberwachung von IEDs und Geräten in Umspannwerken - Über 1000 vom Benutzer einstellbare Auslöser erfassen wichtige Informationen, die von den Relais im System übersehen werden könnten - Bereitstellung von Informationen für die Weitbereichsüberwachung (WAMS) und Analyse - Als PMU können bis zu 36 Phasoren, 24 analoge Größen und 64 digitale Zustände gleichzeitig erfasst werden Merkmale und Vorteile - Einfach zu bedienende Einstellungs- und Analysesoftware - Fortschrittliche Kommunikationsprotokolle, einschließlich IEC 61850 mit den folgenden Merkmalen - Ed 2 GOOSE/MMS mit Zertifizierung - GOOSE-Abonnement und -Veröffentlichung auf jedem Port.
