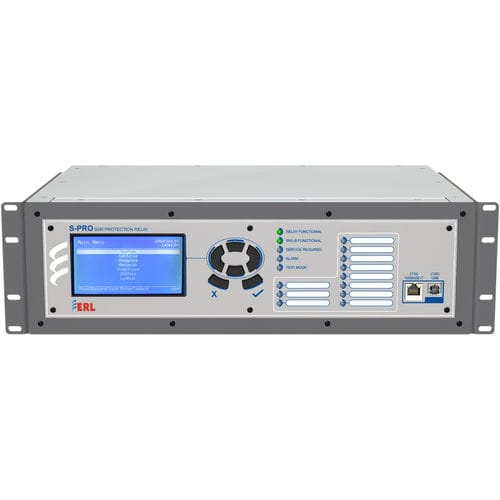

Stromschutzrelais S-PRO series

Spannungfür Generatorfür Freileitung

Das subharmonische Schutzrelais S-PRO schützt verschiedene Stromversorgungsanlagen wie Generatoren, Windturbinen, PV-Anlagen, serienkompensierte Übertragungsleitungen, FACTS-Geräte und Leistungstransformatoren vor unkontrollierbaren subsynchronen Schwingungsbedingungen, die als: - sub-synchrone Torsionswechselwirkung (SSTI) - sub-synchrone Steuerungswechselwirkung (SSCI) - sub-harmonische Resonanz (SSR) - subharmonische Ferroresonanz Diese sub-synchronen Schwingungsbedingungen führen zu einem Energieaustausch bei einer bestimmten sub-synchronen Frequenz des Systems. Dieser Energieaustausch führt zu einer Beanspruchung der beteiligten Elemente des Stromnetzes, die zu schweren Schäden führen kann. Das S-PRO-Relais erkennt diese ungedämpften subsynchronen Schwingungen und ermöglicht es dem Versorgungsunternehmen, das Stromnetz zu überwachen und zu schützen, indem es das gesunde Netz von subharmonischen Erzeugungsquellen isoliert. Merkmale und Vorteile - Bietet Echtzeitverarbeitung von Spannungs- und Stromsignalen bei allen subharmonischen Frequenzen im Bereich von 5 - 55 Hz (60-Hz-System) und 5-45 Hz (50-Hz-System) mit einer Erkennungsauflösung von 0,2 Hz - Betriebsgeschwindigkeit zwischen 200-450ms - Ermöglicht die Überwachung von Störfällen zum Schutz von Generatoren und anderen Geräten vor anhaltenden subharmonischen Störungen, die über das normale Maß hinausgehen und keine SSR verursachenden Werte überschreiten dürfen - Vorgänge pro Dauer, einstellbar für Zeiträume von 1-60 Minuten - Über einen langen Zeitraum akkumulierte Ereignisse können zur Anzeige von Wartungsanforderungen verwendet werden - Überwachung der Oberschwingungsmessungen über 61850 GOOSE, DNP 3 und Modbus. - Meldung der gesamten subharmonischen Verzerrung (TSHD) - 59, 27 und 50LS Schutz bei <1,5 Zyklen,
