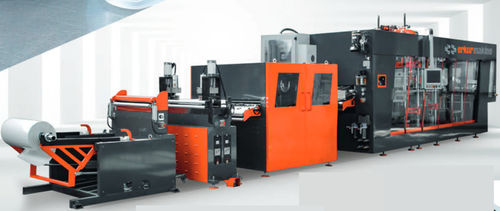

Thermoformmaschine für Platten ER 70-4 XL

für VerpackungautomatischVakuum

FUNKTION - - Formen-Stanzen-Schneiden-Stapeln Max. Formgröße - - 700 x 585 mm Formwerkzeughöhe - oben - 125 - 175 mm (mit Adapter) 305 - 355 mm (ohne Adapter) - Untere - 125 - 175 mm Höhe der Schneidform - Obere - 30 - 140 mm - Untere - 140 mm fest Stanzform Höhe - Obere - 95 - 205 mm - Untere - 180 mm fest. Blechdicke - - 0,1-2 mm Max. Bogenabwickelrolle - - 1300 mm Max. Maximales Gewicht der Blechrolle - - 1500 kg Max. Produkthöhe - - Positiv 100 mm / Negativ 100 mm Max. Trockenzyklen - - 75 Zyklen/Min. Laufende Leistung - - 30-50 kW Installierte Gesamtleistung - - 150 KVa/160 KVa - Schaumstoff Unterdruck - - 105 m3/min Erforderlicher Kompressor - - 3 m3/min. Erforderliche Kältemaschine - - 20.000 Kcal/h. Betriebsdruck - - 6-8 bar Formende Schließkraft - - 70.000 daN Schnitt-Schließkraft - - 70.000 daN Stanz-Schließkraft - - 70.000 daN Steigungsgenauigkeit - - 0,15 mm Schmierungssystem - - Automatische Maschinen- und Kettenschmierung Maximale Stapelhöhe (Kehrmaschine) - - 400 mm Maximale Stapelhöhe (Roboter) - - 300 mm Ungefähres Maschinengewicht (Tonne) - - 3 Stationen - 12 t. / 4 Stationen - 16 t.
