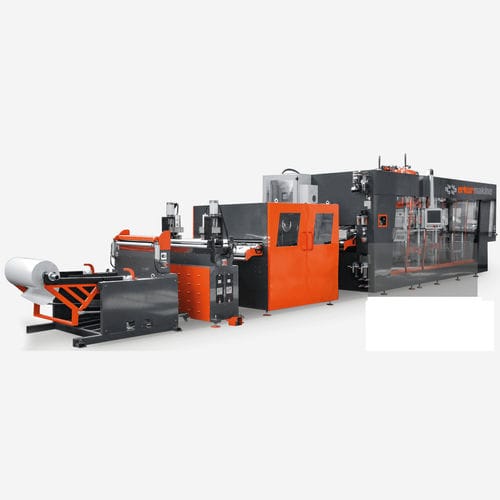

Rollen-Thermoformmaschine ER 80-4

für VerpackungautomatischVakuum

FUNKTION - - Formen-Stanzen-Schneiden-Stapeln Max. Formgröße - - 800 x 580 mm Höhe des Formwerkzeugs - Obere - 150 - 330 mm - Untere - 150 - 250 mm Höhe der Schneidform - Obere - 50 - 150 mm - Untere - 150 mm fest Höhe der Stanzform - Obere - 145 - 325 mm - Untere - 250 mm fest. Blechdicke - - 0,1-2 mm Max. Bogenabwickelrolle - - 1200 mm Max. Maximales Gewicht der Blechrolle - - 1500 kg Max. Produkthöhe - - Positiv 130 mm / Negativ 130 mm Max. Trockenzyklen - - 75 Zyklen/Min. Laufende Leistung - - 30-50 kW Installierte Gesamtleistung - - 190-200 KVa/305-315 KVa - Schaumstoff Unterdruck - - 200 m3/min. Erforderlicher Kompressor - - 5 m3/min. Erforderliche Kältemaschine - - 40.000 Kcal/h. Betriebsdruck - - 6-8 bar Formende Schließkraft - - 80.000 daN Schnitt-Schließkraft - - 80.000 daN Stanz-Schließkraft - - 80.000 daN Steigungsgenauigkeit - - 0,15 mm Schmierungssystem - - Automatische Maschinen- und Kettenschmierung Maximale Stapelhöhe (Kehrmaschine) - - 400 mm Maximale Stapelhöhe (Roboter) - - 500 mm Ungefähres Maschinengewicht (Tonne) - - 3 Stationen - 18 t. / 4 Stationen - 23 t.
