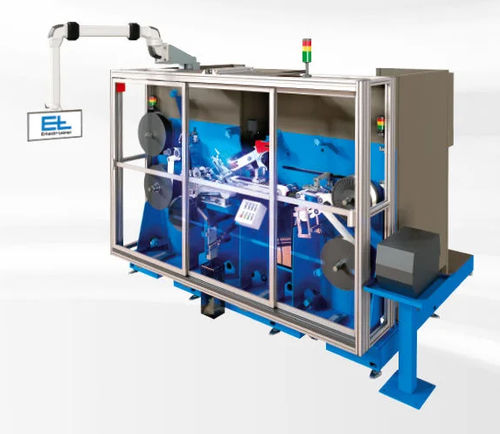

Walzmaschine für Kunststoff EL.TAG

Die EL.TAG Maschine hat die übergeordnete Aufgabe, ein RFID-Tag (Chip inklusive der Antennen) zwischen zwei Gummistreifen zu platzieren. Hierfür wird der Maschine ein Gummistreifen zugeführt, von diesem werden mit einem Ultraschall-Messer Streifen abgeschnitten. Mittels eines Roboters werden aus diesen Abschnitten und dem RFID-Chip (inklusive Antenne) Sandwiches hergestellt. Diese bestehen aus je zwei Gummi-Abschnitten und einem dazwischenliegendem RFID-Chip. Abschließend wird das Sandwich nach einer Kalt-Laminierung mittels einer Pick-and-Place-Einheit auf einen Kunststoffträger platziert, der für die Weiterverarbeitung aufgewickelt wird. Der gesamte Prozess und die Funktion des fertigen Produkts wird durch eine 2D-Kamera im Arbeitsbereich, einer 3D-Kamera nach der Laminierung sowie einem RFID-Reader vor dem Aufwickeln überwacht. Einsatzgebiet Eigenständige Maschine in der Reifenindustrie
