Luftkühlsystem

WasserÖlfür Transformatoren

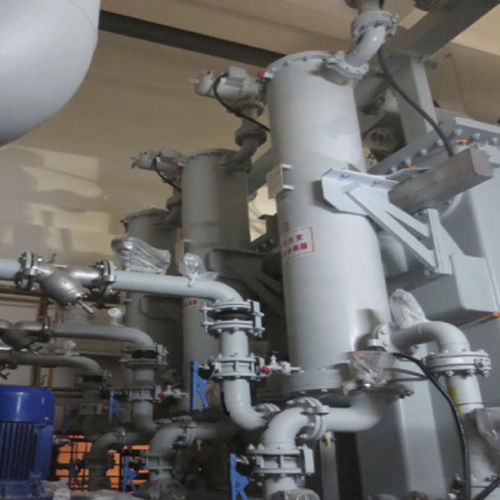

Kühlsystem für Transformatoren in unterirdischen Umspannwerken Produktübersicht Das Kühlsystem besteht hauptsächlich aus einer Transformatoröl-Zirkulationsleitung, einer Kühlmittel-Zirkulationsleitung, Pumpen, Kühlgebläse, Radiatoren, einem Zusatztank für Kühlmittel usw. Das Transformatorenöl wird durch eine Ölpumpe in den Öl-Wasser-Austauscher geleitet und durch das Kühlmedium abgekühlt. Das erwärmte Kühlmedium wird durch die Wasserpumpe in den Kupferrohrkühler geleitet. Dann tauscht das Kühlmedium unter dem Einfluss des Kühlgebläses Wärme mit der Luft aus. Das abgekühlte Kühlmedium fließt schließlich wieder in den Öl-Wasser-Tauscher. Vorteil 1.Geringe Größe; 2.Kompakt; 3.Hohe Kühleffizienz; 4.Hohe Korrosionsbeständigkeit; 5.Geräuscharm; 6.Einfache Installation und Wartung. Betrieb Bedingung Übertragungsmedien: Transformatoröl und Wasser. Betriebsart: Dauerbetrieb.
