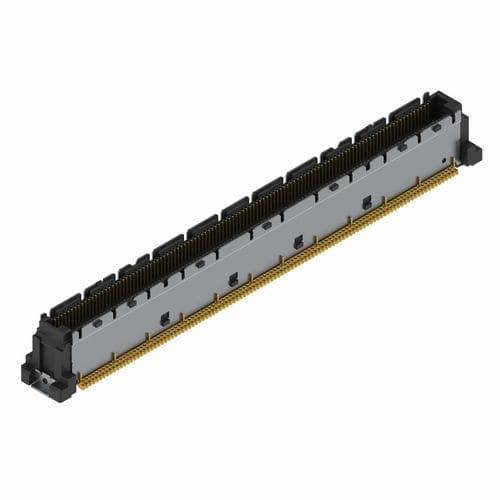

Datensteckverbinder 401-55104-51EthernetUSBSMT
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Daten
- Format
- Ethernet, USB, SMT, Karte-an-Karte
- Form
- parallel
- Elektrische Merkmale
- Isolation, hohe Dichte, Hochgeschwindigkeit
- Material
- Kupfer
- Spannung
50 V
- Schritt
0,5 mm
(0,02 in)- Datenrate
25 Gb/s
- Betriebstemperatur
Max: 125 °C
(257 °F)Min: -40 °C
(-40 °F)
Beschreibung
• für PCle Gen4; 25 Gbit Ethernet; USB4
• für 8 mm Leiterplattenabstand
• Polzahl 220
• Anschlusstechnik SMT
Grundlagen
Spezifikation - PICMG® COM.0 Rev 3.1
Anzahl Kontakte - 220
Anschlusstechnik - SMT
Leiterplattenabstand - 8 mm
Material
Isolierkörper - LCP, UL 94 V-0
Kontaktmaterial - Kupferlegierung
Kontaktbeschichtung - Au über Ni
Anschlussbereich - Au flash über Ni
Steckkraft pro Kontakt - max. 0.9 N
Ziehkraft pro Kontakt - min. 0.1 N
Lebensdauer - 30 Steckzyklen
Koplanarität - max. 0.1 mm
Durchgangswiderstand - max. 75 mΩ
Luft- und Kriechstrecke - ≥ 0.15 mm
Isolationswiderstand - > 100 MΩ
Verarbeitung
Löttemperatur - 260°C nach J-STD-020
MSL - 1
Bestückung - Pick and Place
Zulassungen / Konformität
Umwelt - RoHS konform
