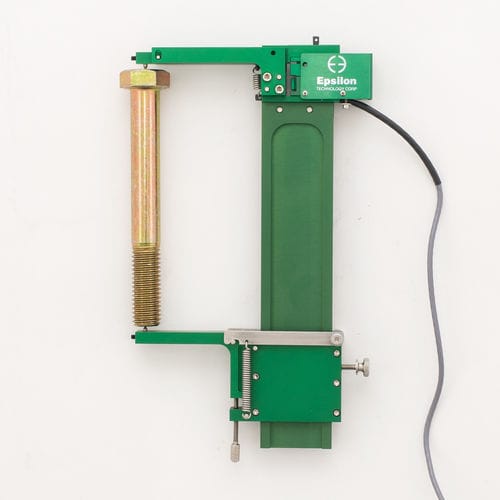

Dehnungsmesser für Bolzen 3565 series

DehnungsmessstreifenLaser

Konzipiert für die Messung kleiner Messdehnungsbereiche, wie sie für die Prüflastprüfung von Schrauben und ähnliche Anwendungen wie die Streckgrenzenmessung erforderlich sind. Das Modell 3565 verwendet harte konische Spitzen, die den Bolzen in der Mitte des Kopfes und an der Unterseite berühren. Es ist voll einstellbar für Schrauben unterschiedlicher Länge von 25 mm (1 Zoll) bis 150 mm (6 Zoll) Standardlänge. Für längere Schrauben sind Verlängerungsbalken erhältlich. Der maximale Messbereich beträgt standardmäßig 1,25 mm (0,05 Zoll). Bei längeren Schrauben ist der Aufnehmer in der Regel selbsttragend, ohne daß Zentrier- oder Körnermarkierungen an der Schraube erforderlich sind. Bei kürzeren Bolzen können diese Markierungen erforderlich sein. Wenn die konischen Stifte scharf sind, sind Markierungen selbst bei den kürzesten Bolzen oft nicht erforderlich. Der Längenänderungsaufnehmer verfügt über eine Nullstellschraube zur Einstellung der Länge zwischen den Kontaktstiften. Mit dieser Schraube wird die Ausgangsspannung auf Null gesetzt, was der richtigen Ausgangsposition für die Prüfung entspricht. Außerdem verfügt er über einen abbrechbaren unteren Arm. Sollte eine Schraube versagen, schnappt der Abreißarm ab und verhindert so eine Beschädigung des Aufnehmers. Er lässt sich leicht wieder einbauen. Für den Fall, dass der Bolzen während einer Prüfung versagen sollte, empfiehlt es sich, eine Schnur um den oberen Teil des Trägers zu legen und das andere Ende am Prüfrahmen festzubinden, um ein Herunterfallen des Aufnehmers zu verhindern. Die dem Aufnehmer beiliegenden konischen Punktkontakte sind aus Wolframkarbid.
