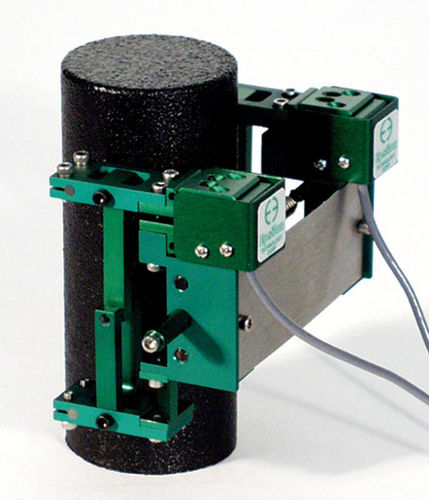

Extensometer für Felsen, Beton und Asphalt 3442RA1 series

Mit Messlängen von 25 und 50 mm (1 und 2 Zoll) und Messbereichen von 1,2 und 2,5 mm (0,050 und 0,100 Zoll) wurde das Modell 3442RA1 für Anwendungen entwickelt, bei denen Zug- oder Druckfestigkeitsprüfungen an kleinen Gesteins-, Beton- und anderen kleinen Druckproben erforderlich sind. Die axiale Dehnung wird an gegenüberliegenden Seiten der Probe gemessen, und das Ergebnis ist ein Mittelwert der beiden Messwerte. Das Modell 3442RA1 ist in einer Vielzahl von Konfigurationen für Proben mit einem Durchmesser von 50 mm (2 Zoll) oder weniger erhältlich. Alle sind selbsttragend auf der Probe und lassen sich sehr einfach montieren. Die im Lieferumfang des Aufnehmers enthaltenen konischen Punktkontakte sind aus Wolframkarbid. Falls gewünscht, können die beiden Ausschnitte unabhängig voneinander konfiguriert werden, so dass zwei Messwerte zur Verfügung stehen. Epsilon hat Versionen für den Einsatz in Öl bis 1360 bar bei 200 °C (20.000 psi bei 400 °F). Diese Geräte passen in Gefäße mit kleinem Innendurchmesser. Für Proben mit großem Durchmesser empfehlen wir einen durchschnittlichen axialen Längenänderungsaufnehmer Modell 3542RA. Bei den Dehnungsaufnehmern des Modells 3442RA1 handelt es sich um Geräte mit Dehnungsmessstreifen, so dass sie mit jeder Elektronik kompatibel sind, die für Dehnungsmessstreifen-Aufnehmer ausgelegt ist. In den meisten Fällen werden sie an eine Prüfmaschinensteuerung angeschlossen. Die Signalaufbereitungselektronik für den Dehnungsaufnehmer ist in der Regel in der Steuerung der Prüfmaschine enthalten oder kann oft hinzugefügt werden. In diesem Fall wird der Dehnungsaufnehmer mit dem entsprechenden Stecker und der Verdrahtung zum direkten Anschluss an die Elektronik ausgeliefert. Für Systeme, die nicht über die erforderliche Elektronik verfügen, kann Epsilon eine Vielzahl von Lösungen anbieten, die es ermöglichen, den Dehnungsaufnehmerausgang an Datenerfassungskarten, Schreiber oder andere Geräte anzuschließen.
