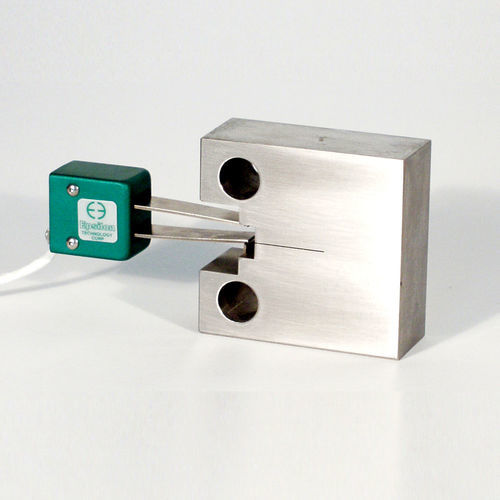

Clip-System-Prüfgerät 3541 series

KalibrierungRissöffnungs-VerschiebungIndustrie

Für bruchmechanische Untersuchungen entsprechen diese COD-Messgeräte genormten Prüfverfahren wie ASTM E1820 zur Bestimmung der Bruchzähigkeitseigenschaften von metallischen Werkstoffen. Das Modell 3541 ist für die Bestimmung von bruchmechanischen Parametern wie JIC, KIC, R-Kurve, Ermüdungsrisswachstumsrate (da/dN) und die Prüfung nach Normen wie E1820, E399, E647 usw. ausgelegt. Diese COD-Prüfgeräte entsprechen den Anforderungen der E1820 für die Bestimmung von JIC und R-Kurve. Spezielle Konfigurationen sind erhältlich, um die Anforderungen der ASTM E399 für die Bruchzähigkeit zu erfüllen (bitte wenden Sie sich für diese Konfigurationen an das Werk). Darüber hinaus erfüllt das modifizierte Rillendesign die Anforderungen der E1820-Prüfungen, bei denen die schärfere Rillenwurzel zu größerer Stabilität und Genauigkeit führt. Clip-on-DMS werden für eine Vielzahl von bruchmechanischen Prüfungen verwendet, einschließlich kompakter Zugproben, bogenförmiger Proben, scheibenförmiger Proben, Biegeproben oder anderer Probengeometrien in Übereinstimmung mit den Prüfmethoden der ASTM und anderer Normenorganisationen. Aufsteckdorne können direkt auf den Proben verwendet werden, wobei die Messerkanten fest mit der Probe verbunden sind, oder alternativ mit optionalen, auf der Probe befestigten Messerkanten. Die Dehnungsmessstreifen des Modells 3541 sind mit Dehnungsmessstreifen ausgestattet, so dass sie mit jeder Elektronik kompatibel sind, die für Dehnungsmessstreifen-Aufnehmer ausgelegt ist. In den meisten Fällen werden sie an eine Prüfmaschinensteuerung mit einer Elektronik für einen Dehnungskanal angeschlossen, und Epsilon stattet den Aufnehmer mit einem kompatiblen Stecker aus, der direkt an die Steuerung angeschlossen wird.
