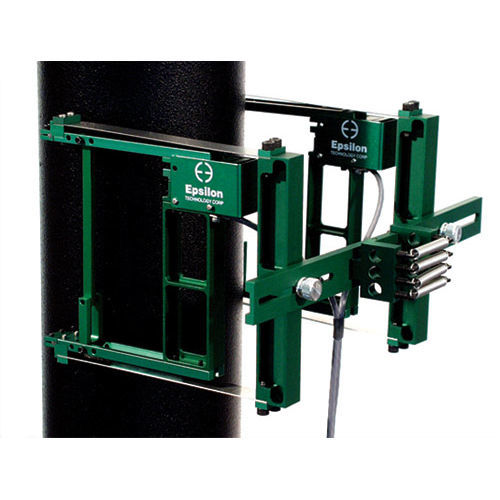

Extensometer für Felsen, Beton und Asphalt 3542RA series

Dieses Modell wurde in erster Linie für Druckfestigkeitsprüfungen an Gestein, Beton und anderen großen Druckproben entwickelt. Es misst die axiale Dehnung auf gegenüberliegenden Seiten des Probekörpers, und die Ausgabe ist ein Durchschnitt der beiden Messwerte. Es sind Messgerätelängen von 25 bis 200 mm (1 bis 8 Zoll) und Messbereiche von 1,2 bis 6 mm (0,050 bis 0,250 Zoll) erhältlich. Das Modell 3542RA ist in einer Vielzahl von Konfigurationen erhältlich. Alle sind selbsttragend auf der Probe und lassen sich sehr einfach montieren. Für Prüfungen, bei denen in der Regel ein einziger Probendurchmesser verwendet wird, wird das Modell 3542RA1 mit festem Durchmesser empfohlen. Für Anwendungen, bei denen ein stufenlos einstellbarer Durchmesserextensometer erforderlich ist, ist das Modell 3542RA2 erhältlich. Die Standardkonfiguration dieses Modells ermöglicht den Einsatz an Proben von 50 mm bis 150 mm (2 Zoll bis 6 Zoll). Falls gewünscht, können die beiden Messwerte unabhängig voneinander angezeigt werden, so dass zwei Ausgänge zur Verfügung stehen. Viele Gesteinstests werden in triaxialen Druckbehältern durchgeführt. Epsilon hat Versionen für den Einsatz in Öl bis 1360 bar bei 200 °C (20.000 psi bei 400 °F). Diese passen in Gefäße mit ungewöhnlich kleinem Innendurchmesser. Für Proben mit kleinem Durchmesser empfehlen wir den mittelwertbildenden axialen Längenänderungsaufnehmer Modell 3442RA1. Alle Dehnungsaufnehmer des Modells 3542RA sind so konzipiert, daß sie zusammen mit dem Umfangsaufnehmer Modell 3544 oder dem diametralen Aufnehmer Modell 3975 verwendet werden können. Die Gesteinsdehnungsaufnehmer von Epsilon halten den täglichen Belastungen durch hohe Prüfvolumen stand. Die im Lieferumfang des Aufnehmers enthaltenen konischen Punktkontakte sind aus Wolframkarbid gefertigt.
