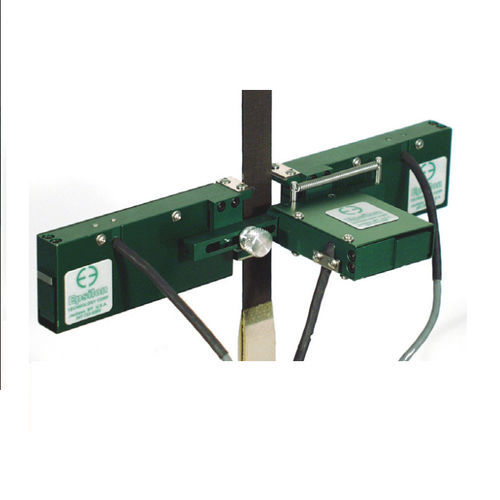

Diametrales Dehnungsmesser 3560-BIA series

Axial

Eine einzige Integraleinheit ermöglicht die gleichzeitige Messung der gemittelten Querdehnung und der gemittelten axialen Dehnung zur Bestimmung des Moduls und der Poissonzahl. Das Modell 3560-BIA ist ein Längenänderungsaufnehmer, der sich ideal für die routinemäßige Messung von Modul und Poissonzahl von modernen Verbundwerkstoffen und anderen anisotropen Materialien eignet. Die Querdehnung wird gemittelt und als Einzelwert ausgegeben. In der Standardkonfiguration wird die axiale Dehnung gemittelt und als Einzelwert ausgegeben. Das Modell 3560-BIA ist auch in einer optionalen Konfiguration mit separaten Ausgängen für die axialen Dehnungskanäle erhältlich, was die Messung der Probenbiegung mit der Software der Prüfmaschine ermöglicht. Standardkonfiguration - zwei Ausgänge (die Prüfmaschine muss über zwei Dehnungskanäle verfügen): - Mittlere axiale Dehnung (elektrisch gemittelt) - Mittlere Querdehnung (mechanisch gemittelt) Optionale Konfiguration - drei Ausgänge (die Prüfmaschine muss über drei Dehnungskanäle verfügen): - Linke axiale Dehnung (für die Mittelwertbildung mit der Software der Prüfmaschine) - Rechte axiale Dehnung (zur Mittelwertbildung mit der Software der Prüfmaschine) - Mittlere Querdehnung (mechanisch gemittelt) Das Modell 3560-BIA verwendet eine einzigartige Konstruktion von Epsilon, bei der die Messerkanten während der Verschiebung parallel bleiben. Dieser Ansatz reduziert das Übersprechen zwischen den Achsen erheblich und ermöglicht den Einsatz an runden oder flachen Proben gleichermaßen. Diese Längenänderungsaufnehmer sind sehr einfach zu montieren. Integrierte Federn halten die Einheit auf dem Prüfmuster. Die parallele Mehrfachbiegung macht diese Geräte sehr langlebig.
