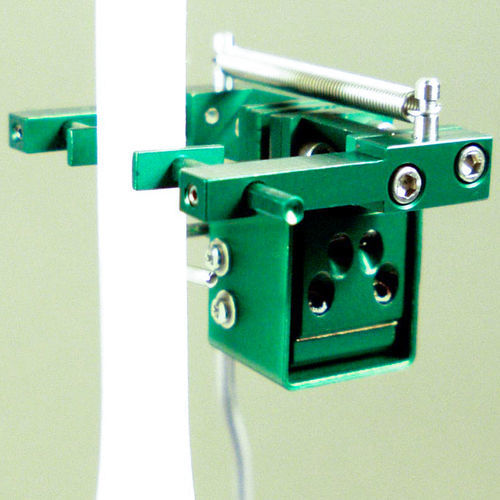

Diametrales Dehnungsmesser 3475 series

Miniatur

Ein Miniatur-Längenänderungsaufnehmer für allgemeine Messungen von Querdehnungen oder diametralen Dehnungen an kleinen oder dünnen Proben. Kann gleichzeitig mit dem Miniatur-Axialdehnungsaufnehmer Modell 3442 oder dem Axialdehnungsaufnehmer Modell 3542 verwendet werden. Diese sehr leichten Dehnungsaufnehmer sind selbsttragend auf dem Prüfkörper. Sie werden zur Messung der Querdehnung oder der diametralen Dehnung verwendet. Häufig werden sie gleichzeitig mit einem axialen Epsilon-Längenänderungsaufnehmer verwendet, und zusammen eignen sich diese Längenänderungsaufnehmer für die Messung der Poissonzahl nach ASTM E132 bei den meisten Materialien und Proben. Sie werden auch zur Charakterisierung von Materialien mit anisotropen Eigenschaften verwendet, wie z. B. bei vielen Verbundwerkstoffen. Dieses Modell lässt sich leicht an der Probe befestigen und wird durch eine integrierte Feder in Position gehalten. Es kann auf jede Probengröße von 0 bis 25 mm (0-1 Zoll) Breite oder Durchmesser eingestellt werden. Das Modell 3475 hat eine Armdicke von nur 3,81 mm (0,15 Zoll) und kann gleichzeitig mit allen axialen Längenänderungsaufnehmern verwendet werden, die einen ausreichenden Abstand zwischen den Armen haben (nicht alle Versionen des Miniatur-Längenänderungsaufnehmers 3442 können verwendet werden). Kontakte mit großem Radius verhindern, daß sich das Gerät in die Proben eingräbt. Bei diesem Modell wird die Epsilon-Doppelbiegekonstruktion verwendet, die den Einsatz in dynamischen Anwendungen ermöglicht. Alle Geräte haben Messbereiche in beide Richtungen. Die Dehnungsaufnehmer des Modells 3475 sind mit Dehnungsmessstreifen ausgestattet und daher mit jeder Elektronik kompatibel, die für Dehnungsmessstreifen-Aufnehmer ausgelegt ist. In den meisten Fällen werden sie an eine Prüfmaschinensteuerung angeschlossen. Die Signalaufbereitungselektronik für den Dehnungsaufnehmer ist in der Regel in der Steuerung der Prüfmaschine enthalten oder kann oft hinzugefügt werden.
