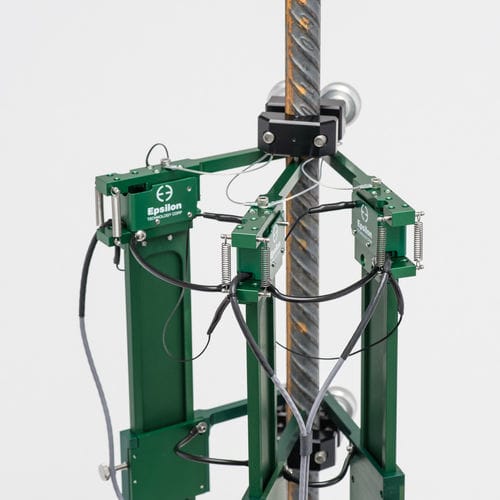

Axial-Dehnungsmesser 3567 series

Dehnungsmessgeräte zur Messung der Dehnung von Bewehrungsmuffen, -spleißen und -muffen. Verwendung für Zug-, zyklische, Gleit- und Differenzdehnungsprüfungen. Der Dehnungsaufnehmer Modell 3567 kann für die ASTM A1034-Prüfung verwendet werden, um die Dehnung und Streckung während der Zugprüfung von Bewehrungsverbindungsbaugruppen zu messen, die aus Bewehrungsstäben und Bewehrungsmuffen, Kupplungsmuffen und Spleißen bestehen. Der Dehnungsaufnehmer misst die Dehnung bis zur Streckung und kann für Zug-, zyklische, Gleit- und Differenzdehnungsprüfungen verwendet werden. Der Dehnungsaufnehmer kann bis zum Versagen von Spleißverbindungen eingeschaltet bleiben, wenn ein Versagen an der Spleißung auftritt. Er ist so konstruiert, dass er sich automatisch von der Bewehrungsspleißbaugruppe löst, wenn der Dehnungsaufnehmer die volle Skalenausdehnung bei 12,5 mm (0,5 Zoll) erreicht, typischerweise nach dem Fließen der Probe. Nach dem Lösen von der Probe ist der Aufnehmer zur Absturzsicherung an einem Halteband aufgehängt. Der obere Arm ist mit mechanischen Anschlägen versehen, die den Aufnehmer vor einem Überfahren schützen. Das Modell 3567 ist nicht für die Messung von ungespleißtem Bewehrungsstahl bis zum Bruch geeignet. Verwenden Sie das Modell 3543 oder Epsilon ONE, wenn Sie ungespleißte Bewehrungsstäbe prüfen. Das Gerät ist selbsttragend und wird mit Befestigungsmanschetten über und unter der Kupplung am Bewehrungsstab befestigt. Die Manschetten werden einfach angeklemmt, ohne dass die Oberfläche des Bewehrungsstahls vorbereitet werden muss. Die Manschetten sind für alle gängigen Betonstahl- und Kupplungs-/Spleißgrößen erhältlich, einschließlich Betonstahl mit einem Durchmesser von 6 - 60 mm (#2 - #18J). Die Messlänge des Extensometers kann beim Standardmodell auf einen Wert von 95 - 675 mm (3,74 - 26,6 Zoll) und optional auf bis zu 975 mm (38,4 Zoll) eingestellt werden. Das Modell 3567 besteht aus zwei gleichzeitigen, separaten Messungen, die zur Messung der axialen Dehnung gemittelt werden.
