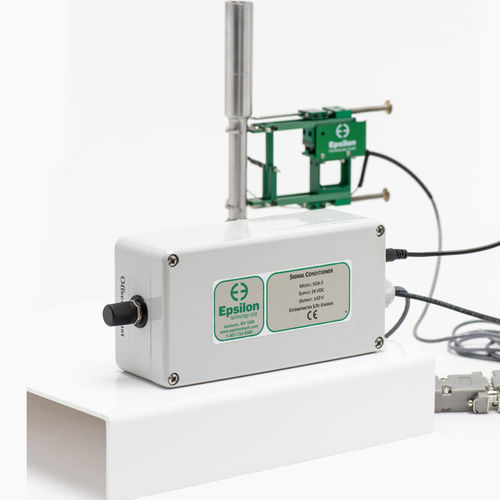

Analoger Signalaufbereiter SGA series

MehrkanalVerstärkerEinweg

Die Signalkonditionierer der SGA-Serie sind ideal für zyklische und Hochgeschwindigkeitsprüfungen, bei denen keine Anzeige erforderlich ist. Sie sind als Ein- und Zweikanalversionen erhältlich und bieten die für einen DMS-basierten Dehnungsaufnehmer erforderliche Signalkonditionierungselektronik. Der SGA verfügt über eine einstellbare Erregerspannung und einen hochpräzisen Verstärker, der eine hochpegelige Gleichspannung ausgibt. Ein Potentiometer zur Offset-Einstellung ist auf der Frontplatte leicht zugänglich. Der Ausgang ist ideal für den direkten Anschluss an Datenerfassungskarten oder Prüfsteuerungen, die Hochpegelspannungs- oder Stromeingänge benötigen. Alle Modelle werden mit einem Universalnetzteil und Adaptern für Ihr Land geliefert: Geben Sie bei der Bestellung regionale Adapter an. Ein 2,5 m (8 ft) langes Ausgangskabel für den Anschluss an externe Systeme ist im Lieferumfang enthalten. Die Kalibrierung mit einem Extensometer (für jeden Kanal) ist im Lieferumfang enthalten. Technische Daten - Nullpunkt-Einstellknopf(e): Auf der Frontplatte. Feiner (±5% FS) und grober (±80% FS) Einstellbereich. - Wählbare Ausgangsbereiche: ±5V, ±10V*, 0-10V, 0-20 mA, usw. - Brückenspeisung: 5V oder 10V* DC - Empfindlichkeitsbereich der Brücke: 0.06 bis 30,0 mV/V - Linearität: 0,03% FS typisch - Filterung: 8 Einstellungen, 1-5000 Hz, plus sekundärer 800-Hz-Filter. 1 kHz* Voreinstellung - Betriebstemperaturbereich: -10 bis +50 °C - Nulltemperaturkoeffizient: 0,009%/C (90 ppm/°C) - 90 Tage Ausgangsstabilität: ~330 ppm - Ausgangsrauschen: 10-100 µV (1-100 ppm), abhängig von Filter, DAQ und Verstärkung. 50 µV typisch. - Eingangsleistung: 100-240 VAC, 50-60Hz. Geben Sie den erforderlichen regionalen Netzsteckertyp an. - Enthält: Netzteil, Anschluss für Dehnungsmessgerät(e), Ausgangskabel und Kalibrierung mit Dehnungsmessgerät
