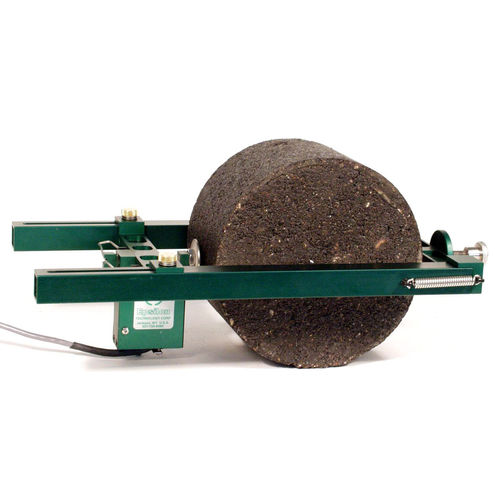

Dehnungsmesser für Asphalt 3911 series

Dehnungsmessstreifen

Entwickelt, um viele der Anforderungen für die Prüfung von Asphaltkernproben mit einem Durchmesser von 100 mm und 150 mm (4 und 6 Zoll) zu erfüllen. Es erfüllt die Anforderungen an Prüfverfahren zur Dehnungsmessung, die im Rahmen des SHRP-Programms der US-Bundesautobahnen entwickelt wurden. Bei der indirekten Zugprüfung, z. B. beim Elastizitätsmodul, messen diese Aufnehmer die seitliche Verformung der Proben. Sie sind selbsttragend und lassen sich in Sekundenschnelle an der Probe anbringen. Die herkömmliche Art der Messung dieser Verformung war anfällig für Fehler, die durch leichtes Wackeln der Probe bei der Belastung verursacht wurden. Die selbsttragende Konstruktion des Modells 3911 beseitigt dieses Problem. Dieses Gerät ist für die dynamischen Impulsanforderungen der Elastizitätsmodulprüfung geeignet. Durch die schnelle Montage ist die Einrichtung der Prüfung wesentlich schneller als bei der älteren Methode. Durch die schwenkbare Aufhängung wird sichergestellt, dass die Kontaktflächen der Probe so gut wie möglich mit der oft unebenen Asphaltoberfläche in Berührung kommen, und die verfügbaren Messbereichsoptionen ermöglichen einen großen Prüfbereich, wobei die manchmal sehr kleinen erforderlichen Verschiebungen problemlos gemessen werden können. Die Dehnungsaufnehmer des Modells 3911 sind mit Dehnungsmessstreifen (DMS) ausgestattet, so dass sie mit jeder Elektronik kompatibel sind, die für Dehnungsmessstreifen-Aufnehmer ausgelegt ist. In den meisten Fällen werden sie an eine Prüfmaschinensteuerung angeschlossen. Die Signalaufbereitungselektronik für den Dehnungsaufnehmer ist in der Regel in der Steuerung der Prüfmaschine enthalten oder kann oft hinzugefügt werden. In diesem Fall wird der Dehnungsaufnehmer mit dem entsprechenden Stecker und der Verdrahtung zum direkten Anschluss an die Elektronik ausgeliefert. Für Systeme, die nicht über die erforderliche Elektronik verfügen, kann Epsilon eine Vielzahl von Lösungen anbieten, die es ermöglichen, den Dehnungsaufnehmerausgang an Datenerfassungskarten, Schreiber oder andere Geräte anzuschließen.
