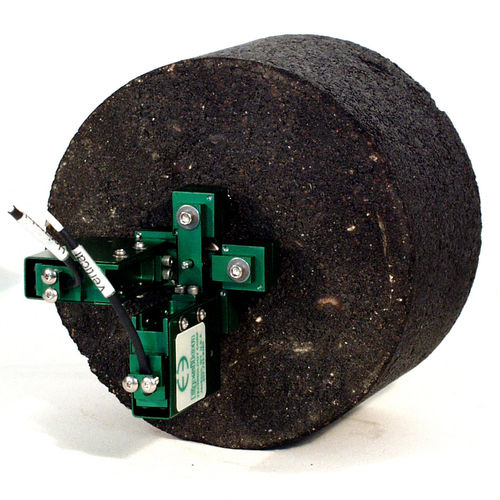

Zug-Dehnungsmesser 3910 series

Axialfür Asphalt

Konzipiert für Asphaltkernprüfungen mit Kernproben von 100 und 150 mm (4 und 6 Zoll) Durchmesser. Das Gerät erfüllt die Anforderungen der Prüfmethode für die Dehnungsmessung, die im Rahmen des SHRP-Programms der US-Bundesautobahnen entwickelt wurde. Diese Dehnungsaufnehmer sind für die Prüfung der Kriechfähigkeit, der Zugfestigkeit und des dynamischen Elastizitätsmoduls geeignet. Es handelt sich um einteilige, biaxiale Geräte, die sowohl seitliche als auch vertikale Verformungen messen. Sie lassen sich schnell an den entsprechend den Prüfanforderungen montierten Messpunkten anbringen. Sie lassen sich viel schneller und einfacher montieren als andere Typen. In der Regel werden zwei Einheiten benötigt, wobei auf jeder Seite des Prüfkörpers ein Aufnehmer angebracht wird. Sie können von den 1-Zoll-Zentren, die für Proben mit einem Durchmesser von 4 Zoll verwendet werden, auf die 1,5-Zoll-Zentren umgestellt werden, die für Proben mit einem Durchmesser von 6 Zoll verwendet werden, indem optionale Messlängenadapter verwendet werden. Die Magnete an beiden Enden des Aufnehmers rasten sofort an den auf die Probe geklebten Stahlmesspunkten ein. Die Schnellbefestigung ist besonders vorteilhaft bei der Prüfung vorkonditionierter Proben, die erwärmt oder gekühlt werden, da die Dehnungsaufnehmer angebracht werden können, bevor sich die Temperatur der Probe nennenswert ändert. Das Standardmodell 3910 hat einen Vollbereichsmeßbereich von ±0,5 mm oder ±0,020 Zoll. Die Dehnungsaufnehmer werden mit Messspitzen geliefert und es sind optionale Klebeschablonen erhältlich. Dieses Modell kann mit optionalen Messlängenadaptern in das Modell 3909 umgewandelt werden. Bei den Dehnungsaufnehmern des Modells 3910 handelt es sich um Geräte mit Dehnungsmessstreifen, so dass sie mit jeder Elektronik kompatibel sind, die für Dehnungsmessstreifenaufnehmer ausgelegt ist. In den meisten Fällen werden sie an eine Prüfmaschinensteuerung angeschlossen.
