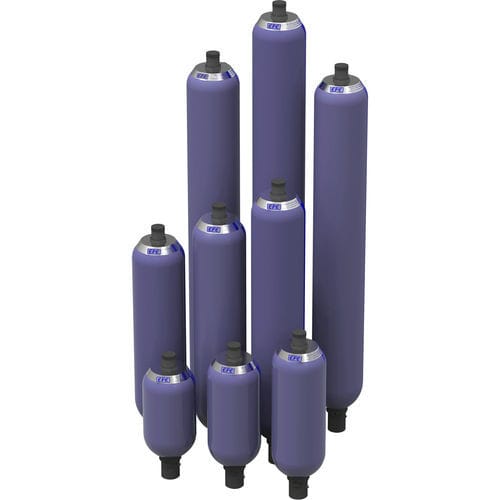

Beutel AS series

Ein hydropneumatischer Speicher ist ein Gerät, das speziell für die Speicherung von Flüssigkeiten unter Druck verwendet wird. Da Flüssigkeiten für alle praktischen Zwecke inkompressibel sind, wird dieses Ziel durch Ausnutzung der Kompressibilität von Gasen erreicht. Ein flexibler Gummiseparator, d.h. eine Blase, ist in den Speichermantel eingebaut. Ein inertes Gas - Stickstoff - wird über ein Druckventil bis zu einem Druck P in die Blase gefüllt. Die Blase dehnt sich aus und füllt das gesamte Volumen V des Speichermantels. Wenn der Systemdruck (Kreislaufdruck) P höher ist als der1 Gasvorfülldruck P , tritt die Flüssigkeit in den Mantel ein und0 die Blase wird komprimiert, wodurch das Gasvolumen auf V reduziert wird. Wenn der Flüssigkeitsdruck auf P ansteigt, verringert sich das Gasvolumen2 auf V und der Druck steigt an, wodurch2 der Flüssigkeitsdruck ausgeglichen wird.
