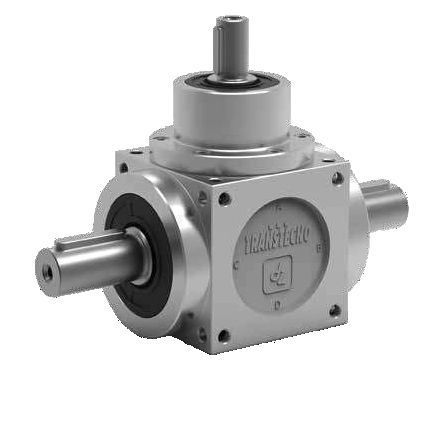

Rechtwinkliger Winkelgetriebe

Kegelradmit Hohlwellemit Ausgangswelle

Winkelgetriebe werden in all jenen industriellen Anwendungen eingesetzt, bei denen die Bewegung um 90° gedreht werden muss. Die Produktpalette basiert auf 7 verschiedenen Größen. Für jede Größe sind 5 Übersetzungen verfügbar (1:1, 1:1,5, 1:2, 1:3, 1:4). Die Wellen reichen von D. 11 bis 70 mm, Hohlwellen sind von D. 12 bis 55 mm erhältlich, einschließlich Optionen mit Rillenprofilen und Schrumpfscheiben. -7 verschiedene Größen -5 Untersetzungen sind verfügbar (1:1, 1:1,5, 1:2, 1:3, 1:4) -Wellen von d. 11 bis 70 mm -Hohlwellen sind von d. 12 bis 55 mm erhältlich -Motorflansch von IEC 56 bis IEC 160 -Hergestellt in Italien GETRIEBE Die Zahnradsätze wurden nach dem spiralförmigen GLEASON-Verfahren entwickelt und basieren alle auf der geläppten Version. Die Zahnräder sind alle aus aufkohlendem Stahl 18NiCrMo6 mit Einsatzhärtung hergestellt. Alle Zahnradsätze sind ab Größe 86 geläppt. Durch dieses Verfahren werden die Eingriffsbedingungen optimiert und die Leistung des Winkelgetriebes erheblich reduziert und gesteigert. Das Winkelspiel wird durch Messung des Ausgangswellenspiels und Arretierung der Eingangsachse bestimmt (dieses Spiel hat nur bei der Übersetzung 1:1 den gleichen Wert, wenn es in umgekehrter Richtung gemessen wird). Das Flankenspiel ist eine Funktion des Eingriffsspiels zwischen den Zähnen. Sollte ein reduziertes Spiel innerhalb von 5 ', immer gemessen an den Abtriebswellen, gewünscht werden, kann eine Anfrage an unsere Technikabteilung gestellt werden. Für Kosten/technische Details fragen Sie bitte nach. WELLEN Das Material, aus dem sie hergestellt werden, ist Vergütungsstahl mit einer Zugfestigkeit von 750/950 N/mm².
