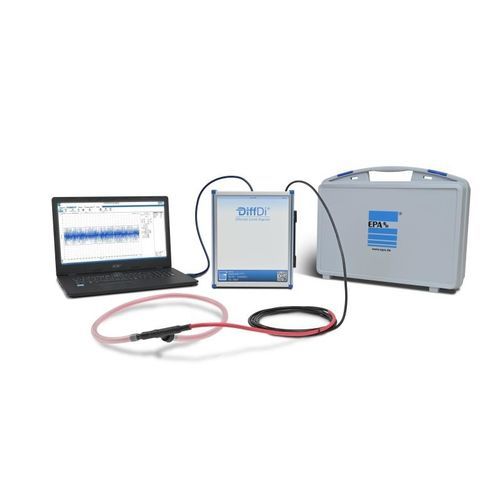

Elektrogerät-Prüfsystem DiffDi®

Warum ist ein Motor zum wiederholten Mal defekt? Wie kann man eine extrem hohe Anlagenverfügbarkeit gewährleisten? Womit kann man Motorlagerschäden an schwer zugänglichen Einsatzorten vorbeugen? Fragen, die sich viele Maschinenhersteller und Serviceunternehmen sicherlich schon mehr als einmal gestellt haben. Besonders wenn die Gegebenheiten herausfordernd sind, sind ursachenorientierte Maßnahmen gefragt. Mittels des DiffDi® Diagnosesystems ist die Erfassung, Analyse und Bewertung hochfrequenter Differenzströme sowie deren Auswirkungen auf umrichterbetriebene Motoren schnell und unkompliziert möglich. Nach einer kurzen menügeführten Software- und Gerätetreiberinstallation unter Windows werden über die Messeinrichtung die Ströme im kHz- bis MHz-Bereich motorseitig erfasst. Die Anwendung ist simpel: Man legt die Rogowski-Messspule um die drei Motorphasen – ein Auftrennen des Strompfades ist nicht nötig. Im ersten Schritt der Messung wird der Istzustand der Maschine aufgezeichnet. Die speziell dafür entwickelte Software DiffDi-Soft ermöglicht Momentaufnahmen der im Antriebssystem vorhandenen hochfrequenten Ströme. (Spitzen-) Werte könne analysiert, evaluiert und dokumentiert werden. Die Auswahl z. B. eines Motor-Filters für Schritt zwei erfolgt auf Grundlage der zuvor gewonnen Daten. Nach der Installation der Filtermaßnahme wird Schritt eins wiederholt und so der Effekt der Methode messtechnisch ermittelt. Im letzten Schritt können die aufgezeichneten Messungen 1 und 2 per Knopfdruck einander gegenübergestellt werden. So lassen sich die aufgezeichneten Zeiträume vergleichen und bewerten.
