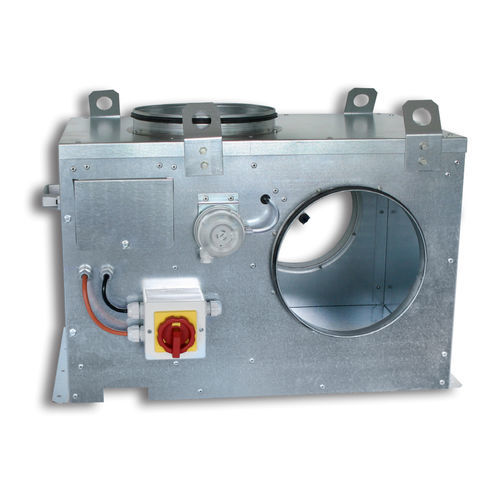

Lüftungsbox CIBOX C4 series

VMC C4 GEHÄUSE (400°C ½ H) VORTEILE - C4 CMV-Gehäuse von 700 bis 3500 m³/h - Zulassung: 400°C - ½ h - Vertikaler oder horizontaler Auslass mit oder ohne Isolierung - Niedriger Stromverbrauch: EC-Motor - Integrierte Steuerung: konstanter Druck - Einphasige Stromversorgung - Leichte Wartung MARKT / ANWENDUNG - Mehrfamilienhäuser und kleine gewerbliche Gebäude - Für selbstregulierende, feuchtigkeitsempfindliche A- und B- und gasbefeuerte CMVs KONSTRUKTION / ZUSAMMENSETZUNG - Gehäuse aus verzinktem Stahlblech - Luftanschlüsse: - Horizontale Ansaugung: 2 Anzapfungen mit Dichtung - Vertikaler Auslass: 1 Anzapfung mit Dichtung - Bedienungstafel mit Griff - Installation: innen und außen MOTOR-VENTILATOR-AGGREGAT - Motor-Ventilator-Einheit mit Direktantrieb - Einseitig saugendes Radialgebläse - Turbine mit : - Aktion für Baugröße 700 - Reaktion für die Baugrößen 900 bis 3500 - Niedrigenergie-EC-Motor - einphasig 230 V - 50 Hz - Wartung: abnehmbare Ventilator-Motor-Baugruppe ELEKTRISCHER ANSCHLUSS - Über Näherungsschalter, abschließbar, IP65. BEREICH 5 Größen bis zu 3500 m³/h bei 160 Pa: - vertikal ausblasend - isoliert vertikal ausblasend - horizontaler Auslass - isolierter horizontaler Auslass REGELUNG Konstantdruckregelung mit einstellbarem Sollwert von 100 bis 300 Pa. - Druckmessumformer - Werkseitig eingebauter Alarmdruckschalter (80 Pa) - Thermokontakt - Eingelassener Regler BRANDKLASSIFIZIERUNG Zugelassen 400°C - ½ h durch Feuerwiderstand PV : - PV n°EFR-17-003955: CIBOX 700 C4 - PV n°EFR-17-003954: CIBOX 900 C4 CIBOX 1700 C4 - CIBOX 2500 C4 - CIBOX 3500 C4
