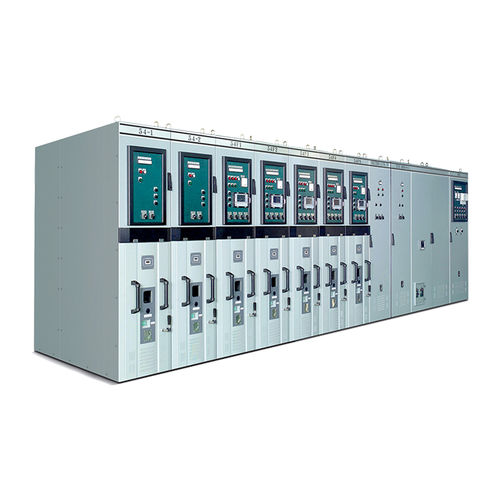

DC-Schaltanlage ETGR Series

zur Anwendung im Schienenverkehr

Die DC-Schaltanlagen von Entec (ETGR21, ETGR22) sind für den Einsatz im DC Traction Power System von 900V DC und 1800V DC ausgelegt. Der Nennstrom kann 4000A und 6000A für verschiedene Systemspannungsebenen betragen, und sie können auch in schweren DC-Anwendungen eingesetzt werden. Alle Hauptkomponenten wie High-Speed Circuit Breaker (HSCB), Schutzrelais und Trennschalter werden von Entec hergestellt, um die Systemstabilität zu gewährleisten. Metallgekapselte DC-Schaltanlagen sind selbsttragend und für den jahrzehntelangen Einsatz konzipiert. Die Isolatoren sind sorgfältig entwickelt und angebracht, um einen ausreichenden Isolationsabstand zu gewährleisten. Nichtmetallische Bleche werden auch in DC-Schaltanlagen als Separatoren verwendet, um alle Metallteile vor einem herausgespuckten Lichtbogen zu schützen. ETCPU200 mit dem dazugehörigen HMI ist die Standardschnittstelle zu DC-Schaltgeräten. Dieses Schutzrelais entspricht den IEC-Normen und bietet verschiedene Schutzfunktionen, die dem Gleichstrom-Traktionssystem entsprechen. Die DC-Schaltanlagen wurden von akkreditierten Labors wie KERI und IPH nach der internationalen Norm IEC 61992 vollständig typengeprüft.
