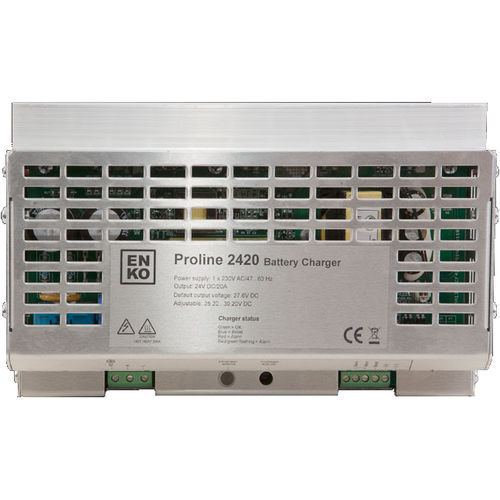

Batterieladegerät auf DIN-Schiene EBC 2420

Blei-SäureSchaltnetzteil

Laden von Blei-Säure-Batterien in drei kontrollierten Stufen für beste Leistung SMPS-Technologie für maximale Effizienz und Zuverlässigkeit bei minimaler Wärmeabgabe. EBC 2420M kann einen kontinuierlichen Ladestrom von 20 A in ein 24-V-Batteriesystem liefern (die Spannung ist auf 27,6 Vdc eingestellt, optional bis zu 29,4 Vdc). Diese Batterieladegeräte wurden mit Blick auf die Leistung entwickelt und es wird besonders darauf geachtet, dass die Batterie geschützt und ihre Lebensdauer verlängert wird. Das EBC 2420M ist mit der "Switched Mode"-Technologie ausgestattet. Das Steuersystem ist außerdem so konzipiert, dass die Batterie in drei Stufen geladen wird: Konstantstrommodus (Schutz der Batteriezellen) Konstantspannungsmodus (Reduzierung des Ladestroms) Erhaltungsladung (Kompensation der internen Selbstentladung) Der Konstantstrommodus stellt sicher, dass der hohe Ladestrom, der in die Batterie fließt, wenn die Batterie unter ihre Nennkapazität entladen ist, begrenzt wird, um die Zellen zu schützen und Schäden an den Platten zu verringern. Die Ladeeigenschaften entsprechen DIN41772/DIN41773; die Leistung ist begrenzt. Wenn die erforderliche Klemmenspannung der Batterie vollständig erreicht ist, liefert das Ladegerät weiterhin gerade so viel Strom, dass die interne Selbstentladung ausgeglichen wird (Erhaltungsladung). Dadurch wird sichergestellt, dass die Batterie ihren hohen Ladezustand beibehalten und bei Bedarf ihren Nennausgangsstrom liefern kann. Das Ladegerät ist auch für den Betrieb mit konstanter Ausgangsleistung ausgelegt, wobei die volle Ausgangsleistung bis zu einer Umgebungstemperatur von 60° C an die Last abgegeben werden kann. Die Ausgangsleistung wird bei 70°C linear auf Null heruntergeregelt.
