Geometriemesssystem SFM

DurchmesserDickenWinkel

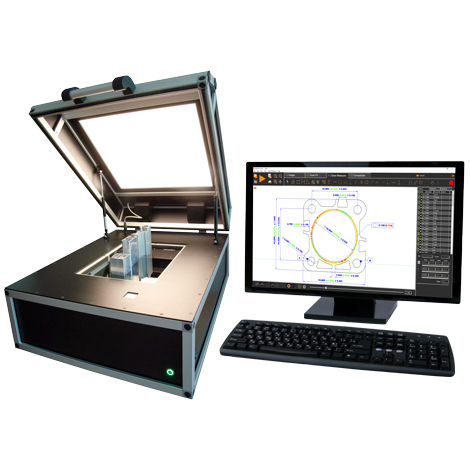

Was ist SFM? Es ist für Fachleute, die das große Ganze sehen wollen, nicht nur Teilmessungen mit Messschiebern und optischen Komparatoren. Scan Fit and Measure ist ein 2D-System für die Offline-Messung und Inspektion von Profilgeometrien. Es wird als Werkzeug für die Qualitätskontrolle eingesetzt, wodurch verschiedene Arten von Produktionsanlagen von Kosteneinsparungen und der Minimierung von Produktabweichungen profitieren können. Die Flachbettscannertechnologie eignet sich für die Messung von Profilen aus Aluminium, Kunststoff, Gummi, Silikon und medizinischen Tubenstrangpressen. Das einfach einzurichtende und zu bedienende 2D-Messsystem liefert eine sofortige PASS/FAIL-Bewertung auf der Grundlage einer Vielzahl von vordefinierten geometrischen Abmessungen und Toleranzen des Kunden. Es bietet einen visuellen Vergleich des gescannten Bildes mit dem CAD-Modell auf der Grundlage der präzisen Messung von Größe, Position, Wandstärke und GD&T (Geometric Dimensioning and Tolerancing). Das große Sichtfeld von 300 mm x 400 mm (11 3/4" x 15 3/4") ermöglicht die Messung großer und mehrerer Teile, was die Qualitätskontrolle beschleunigt und einen intakten und kontinuierlichen Produktionsfluss gewährleistet. TEST System-Merkmale - Offene Standarddatenausgabe für die Integration mit anderen Informations- und Berichtssystemen - Offene Standarddateneingabe für die Integration mit anderen Messgeräten (von Drittanbietern) - Bis zu 300mm x 400mm (11.3/4" x 15.3/4") Sichtfeld, bis zu 130mm (5.1/8") Teilehöhe - Robustes Design für den Einsatz in der Werkstatt - Mehrere Teile werden gleichzeitig gemessen, um die Geschwindigkeit zu erhöhen und die Arbeitsbelastung zu verringern - Separate Profil-, Maß- und Vergleichsansichten für eine eindeutige Auswertung - Einmalige CAD-Messvorlagenerstellung - Konstruktionsmerkmale für umfassende Messungen
