Testvorrichtung für Elektronik

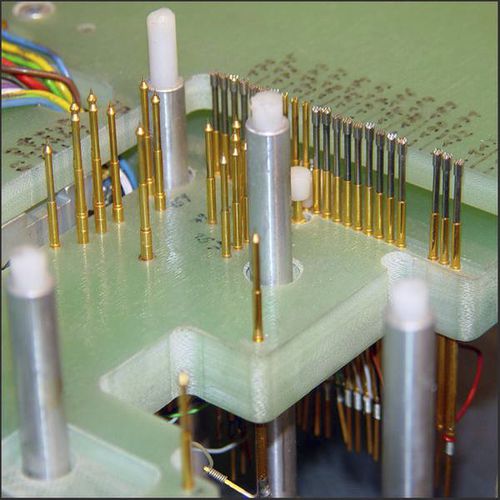

Bei einem In-Circuit-Test oder Funktionstest werden bestückte Leiterplatten über elektrische Messungen mittels spezieller Nadeln kontaktiert und geprüft. Hierfür werden in den Prüfanlagen die Leiterplatten oder elektronischen Produkte kontaktiert, um dann die Messsignale an ein angeschlossenes Testsystem weiterzuleiten. Um flexibel unterschiedliche Prüflinge auf derselben Anlage testen zu können, benötigt man ein produktspezifisches Kontaktiersystem: den sogenannten Wechselsatz, einen austauschbaren, produktbezogenen Kontaktieradapter. Der Wechselsatz kann wie eine Schublade in sehr kurzer Zeit ausgetauscht und damit die Maschine einfach und schnell umgerüstet werden. Die Geräte werden dem Prüfling entsprechend ausgebaut. Von der Aufbereitung der prüflingsspezifischen Daten (Bohr-, Fräs- und Verdrahtungsdaten) über den mechanischen Ausbau bis zur Verdrahtung deckt ENGMATEC das komplette Spektrum ab. Prüfung von elektrischen Signalen, Hochfrequenzsignalen, Lichtleitern und vielem mehr Automatische Verriegelungen Kontaktierung, Abtastung, Bestätigung, Auslesung und Programmierung über Wechseladapter Seitliche bzw. Zusatzkontaktierung möglich Diverse Schnittstellen von Pylon, ODU, VPC und Mischformen bis hin zu kundenspezifischen Schnittstellen Manuell oder pneumatisch betriebene Pultadapter mit Wechselsatz Flexibles Modulsystem
