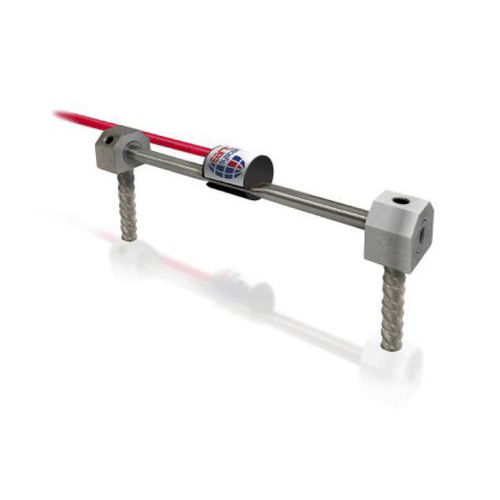

Dehnungsmessstreifen-Dehnungsmesser SG-01

Schwingsaiten

Dieses Gerät wird zur Messung von Dehnungen in Tunnelauskleidungen, Stahlstreben und Bewehrungsstäben von Pfählen, Stützen, Wänden und dergleichen verwendet. Der Schwingsaiten-Dehnungsaufnehmer wird häufig zur Messung der Verformung von Metallstrukturen verwendet, an denen er befestigt ist. Ebenso kann die Verformung von Betonbauteilen mit einbetonierten Aufnehmern gemessen werden. Dieses Instrument garantiert langfristige Genauigkeit und Stabilität. Dank des Frequenzsignals wird es nicht durch die Länge des Kabels oder elektromagnetische Einwirkungen beeinflusst. Ein Thermistor zur Messung der Temperatur ist in das Gerät eingebettet. Der Schwingsaiten-Dehnungsaufnehmer funktioniert folgendermassen: Ein Stahldraht wird zwischen zwei Befestigungsblöcken gespannt, die an der zu messenden Oberfläche befestigt oder einbetoniert sind. Jede Verformung dieser Blöcke ändert die Spannung im Stahldraht und damit die Resonanzfrequenz. Eine interne elektromagnetische Spule misst die Resonanzfrequenz und damit die Spannung des Drahtes. Anwendung Überwachung von Stahlkonstruktionen und Bogenstützen Überwachung von Pipelines Brücken und Viadukte Überwachung von Schwergewichts- und Bogendämmen Messung von Tunnelauskleidungen Betonkonstruktionen, Träger und Stützen Messung der Pfahlkraft Messung in Massenbeton Merkmale Zuverlässiger Langzeiteinsatz Eingebauter Temperatursensor Wasserdicht Genaue Messwerte auch bei großen Kabellängen Robuste Konstruktion n Beton einbaubar
