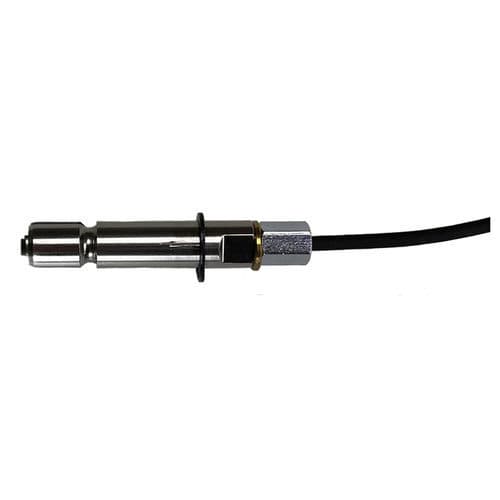

Dehnungsmessstreifen-Messwandler QMS

ModbusRS-4854-20 mA

Dieses Gerät wird zur Messung von Dehnungen in Tunnelauskleidungen, Stahlstreben und Bewehrungsstäben von Pfählen, Stützen, Wänden und dergleichen verwendet. Der Quermesssensor QMS ist ein auf Dehnungsmessstreiefen basierender Aufnehmer zur Platzierung in Bohrungen für die indirekte Kraftmessung in Strukturen von Maschinen, Werkzeugen und Anlagen. Der vordee Teil des Sensors ist in Querrichtung kraftempfindlich. Der Sensor benötigt für die Montage eine Bohrung von 10 mm Durchmesser. Die integrierte Klemmvorrichtungermöglicht das Vorspannen des Sensors in der Montagebohrung. Es können sowohl Zug- als auch Druckkräfte der Struktur in jeder beliebigen Richtung erfasst werden. Die Messkette muss nach dem Einbau durch vergleichsmessungen kalibriert werden Anwendungen industrielle Überwachung von Machinenkräften Werkzeugüberwachung Überwachung von Stützenkräften im Stahlbau Überwachung von Krankräften Merkmale indirekte Kraftmessung in allen Stahlstrukturen kann Dank Vorspannung Druck- und Zugkräfte messen kein teures Spezielwerkzeug für die Montage und Demontage notwendig kann in beliebiger Tiefe und Richtung in der Montageborung fixiert werden mit verschiedenen Ausgangssignalen und Verstärkern lieferbar Mögliche Ausgangssignale mV/V -10 bis +10 V iOLink LVDS Zweite wählbare Verstärkungsstufe Die Verstärkung kann über die Software oder einen digitalen Pin um einen einstellbaren Faktor umgestellt werden. Damit können auch Messungen mit sehr unterschiedlich hohen Eingangssignalen hoch aufgelöst werden. Die Verstärkung lässt sich um den Faktor 1 bis 100 anpassen.
