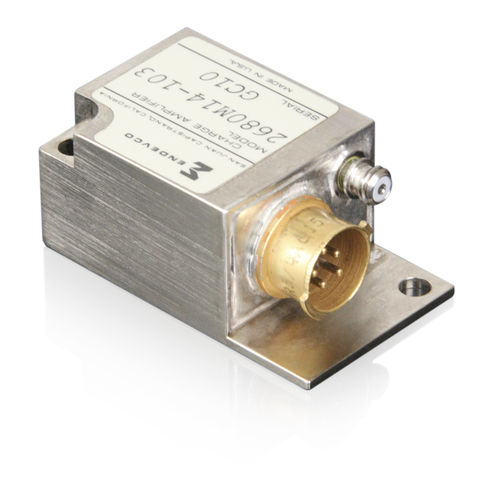

Ladungsverstärker 2680M

für Sensor

Die Ladungsverstärker Modelle 2680M1-XXX bis 2680M7-XXX sind für die Verwendung mit piezoelektrischen Wandlern ausgelegt und für luftgetragene Anwendungen geeignet. Die hybride Mikroschaltungskonstruktion führt zu einer geringen Größe, robustheit und geringer Stromverbrauch. Die Luftladungsverstärker haben eine Ausgangsspannung, die proportional zur Eingangsladung ist. Folglich wird die Empfindlichkeit des Verstärkers nicht nennenswert durch die Kapazität beeinflusst des Eingangskabels. Die Verwendung modularer Konstruktionstechniken ermöglicht eine große Vielseitigkeit bei der Auswahl von Verstärkung und Filtern. Diese Einheit hat zwei Ausgänge, einen verzerrten und einen unverzerrten Ausgang. Beide Ausgänge sind mit einer gemeinsamen Verstärkung einstellbar kontrolle. Die M1 bis M7 definieren die Ladungsverstärkung gemäß Tabelle 1. Der -XXX beschreibt die obere Grenzfrequenz (-5%-Punkt) gemäß Tabelle 2. Zum Beispiel hat eine -101 einen Tiefpass filter, der bis zu 100 Hz flach ist, hat ein -502 einen Tiefpassfilter, der bis zu 5000 Hz flach ist. Spezifikationen Die folgenden Leistungsspezifikationen entsprechen ISA-RP-37.2 (1964) und sind typische Werte, bezogen auf +75˚F (+24˚C) und 100 Hz, sofern nicht anders angegeben. Kalibrierdaten, rückführbar auf das National Institute of Standards and Technology (NIST), werden mitgeliefert.
