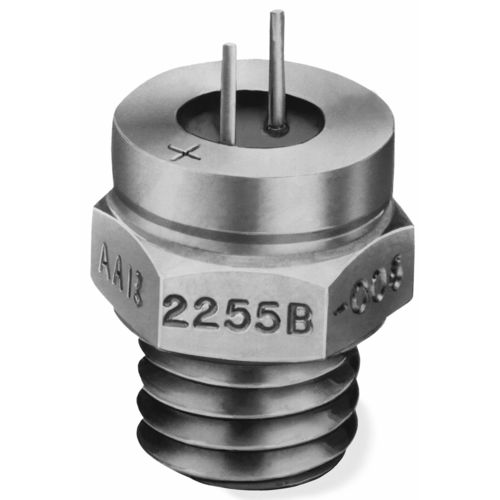

1-Achs-Beschleunigungsmesser 2255B

piezoelektrischQuarzmit integrierter Elektronik

Schlüsselmerkmale - Ausgang mit niedriger Impedanz - Fernfeld, Hoch-G-Schock - Eingebauter elektronischer LP-Filter - Stamm isoliert - Lötanschlüsse Beschreibung Das Endevco®-Modell 2255B ist ein leichter piezoelektrischer Miniatur-Beschleunigungsmesser mit integriertem elektronik, die speziell für Fernfeld-Hochg-Stoßmessungen an Strukturen und Tests entwickelt wurde artikel. Das Gerät verfügt über ein elektronisches Tiefpassfilter zweiter Ordnung zwischen dem Sensor und dem verstärkereingangsstufe, um eine Sättigung aufgrund von Beschleunigungsaufnehmerresonanz zu verhindern. Das Modell 2255B ist mit dem Piezite®-Kristallelement von Endevco ausgestattet, das im ringförmigen Schermodus arbeitet, das eine ausgezeichnete Stabilität der Ausgabe über die Zeit aufweist. Ein einzigartiges Dehnungsisolationsdesign im Inneren der die Sensorbaugruppe reduziert jegliche Dehnungseinbringung aufgrund von Biegebewegungen in der Montagefläche. Dieser Beschleunigungssensor enthält einen internen hybriden Signalaufbereiter in einem Zweidrahtsystem, der überträgt seinen niederohmigen Spannungsausgang über dasselbe Kabel, das die erforderliche konstantstromleistung. Sowohl der Ausgangs- als auch der Signalerdungsanschluss sind galvanisch isoliert von der Montagefläche. Der Beschleunigungsmesser verfügt über einen integrierten 1/4-28-Befestigungsbolzen und zwei lötstiftanschlüsse für den Ausgangsanschluss. Kleine, leichte Anschlussdrähte sind vorhanden für einen fehlerfreien Betrieb. Das Modellnummernzusatzzeichen gibt die Beschleunigungsempfindlichkeit in mV/g an; d.h, 2255B-01 hat eine Ausgangsempfindlichkeit von 0,1 mV/g.
