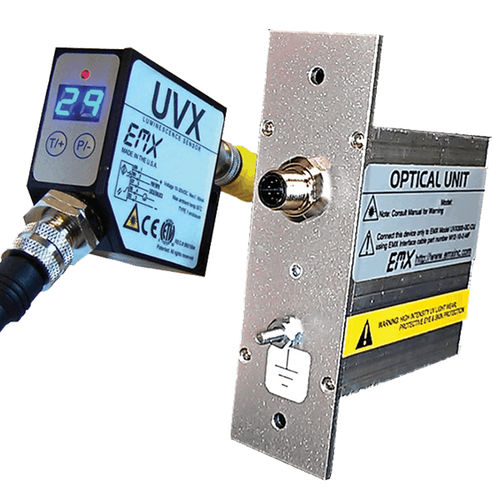

Optischer Detektor UVX TIN-SIDE MINI

Stromfür KabelLED

Hohe Geschwindigkeit Ziffernanzeige Option Kalibrierung Diskrete und analoge Ausgänge BESCHREIBUNG ÜBERSICHT ÜBER DIE UVX™ SERIE, ZINNSEITENDETEKTOR Unser UVX™-Zinnseiten-Detektor verwendet einen bewährten UVX™-Sensor und einen Zinnseiten-Mini, um eine zuverlässige Erkennung bei der Floatglasherstellung zu ermöglichen. Glasverarbeiter haben nun eine leicht integrierbare Lösung zur Erkennung der Zinnseite von Floatglas. STEUERUNGSEINHEIT Unsere Steuereinheit für den Zinnseiten-Detektor verfügt über ein Display mit einem Bereich von 00-99 und Zugang zu Einstellungs parametern und Schwellenwerteinstellung. Der Ausgang des Steuergeräts ist ein diskretes NPN/PNP-Signal, das anzeigt, wenn der Signalpegel den eingestellten Schwellenwert überschreitet schwellenwert überschreitet, der bei Betrachtung der Zinnseite auftritt. Das Steuergerät kann so montiert werden, dass es leicht zugang zu den Bedienelementen und der Anzeige. OPTISCHE SENSOREINHEIT Die optische Sensoreinheit wird ca. 5-10 mm von der Oberfläche des Glases glas montiert. Eine grüne LED zeigt die Stromversorgung an. Das Gehäuse verfügt über 2 Befestigungslöcher für für vom Kunden gelieferte Halterungen/Hardware. Unsere optische Einheit dient auch als Abschirmung über dem Probenahmebereich, um die Exposition gegenüber der UV-Lichtquelle zu minimieren und die störung durch Umgebungslicht zu verhindern. Die Lichtquelle kann vor Ort von entsprechend geschulte Techniker. FUNKTIONSWEISE DES UVX™-ZINNSENSORS: Das System der UVX™-Serie besteht aus einer Steuereinheit, einer optischen Einheit, einem 24-VDC-Netzteil und einem Schnittstellenkabel. Die Steuereinheit verfügt über ein Display mit einem Bereich von 00-99 und Zugang zu den Einstellungsparametern und der Schwellenwerteinstellung. Der Ausgang der Steuereinheit ist ein diskreter NPN/PNP, der anzeigt, wenn der Signalpegel die Schwellenwerteinstellung überschreitet, was bei der Betrachtung der Zinnseite der Fall ist.
