Gateway für Kommunikation CG-FD/E

IndustrieUSBCAN-Bus

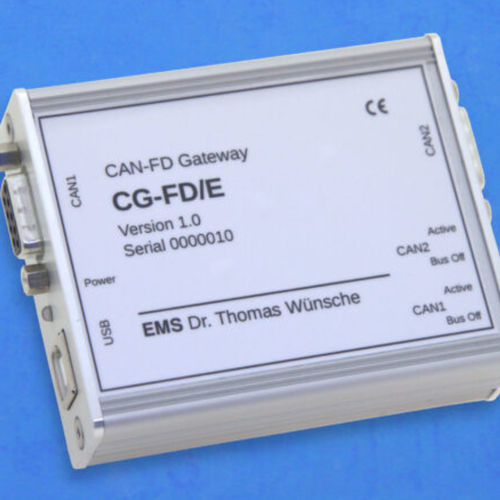

Das CAN-FD/CAN-Gateway CG-FD/E ist für Anwendungen konzipiert, bei denen hohe Flexibilität entscheidend ist. Der erweiterte Bereich für Versorgungsspannung und Betriebstemperatur erfüllt typische Anforderungen von Automotive-Anwendungen. Die USB-Schnittstelle dient zur Konfiguration des Geräts und zur optionalen Bereitstellung der Versorgungsspannung. Das Konfigurationstool cg-fd-tool ist im Lieferumfang enthalten und bietet eine intuitive Möglichkeit, das Gateway einzurichten.Zu den verfügbaren Funktionen der Standard Firmware gehören Datenratenanpassung, Nachrichtenfilterung sowie Identifier-Konvertierung zwischen den gekoppelten Bussen. Die Beschränkung der maximalen Datenrate in Abhängigkeit der Kabellänge für einzelne CAN- oder CAN-FD-Segmente kann durch den Einsatz von CG-FD/E für das Gesamtsystem aufgehoben werden.Seine Fähigkeiten erhält CG-FD/E durch den Einsatz eines Cortex M4-Mikrocontrollers mit 160 MHz Takt. Hohe Verarbeitungsgeschwindigkeit und geringe Latenzen ermöglichen den Einsatz bei hohen Datenraten und Buslasten. Verbindung von CAN-Systemen mit abweichenden Datenraten Filterung und Pufferung des Datenverkehrs Umsetzung von Identifier zwischen Ein- und Ausgang Cortex M4 Microcontroller mit 160 MHz und zwei internen CAN-Controllern Erweiterter Spannungsversorgungsbereich Erweiterter Temperaturbereich Optional Tragschienenmontage
