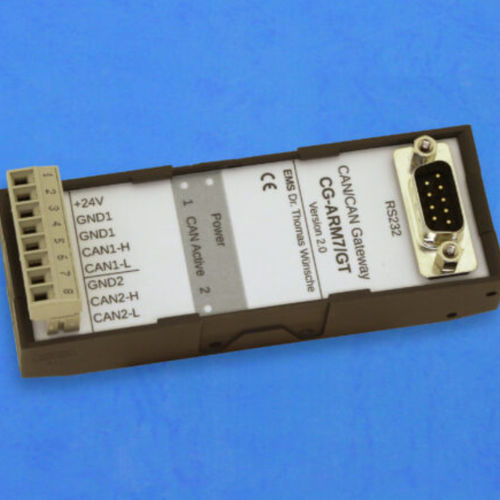

Gateway für Kommunikation CG-ARM7/GT

IndustrieRS232CAN

Das tragschienenmontierbare CAN/CAN-Gateway CG-ARM7/GT überträgt CAN-Signale zwischen Subsystemen. CG-ARM7/GT erlaubt eine flexible Gestaltung der Netztopologie. Stern- und Baumstrukturen können ebenso wie ausgedehnte Linienstrukturen realisiert werden. Zu den verfügbaren Funktionen gehören Datenratenanpassung, Nachrichtenfilterung sowie Identifierumsetzung zwischen den gekoppelten Bussen. Die für einzelne CAN-Segmente bestehende längenabhängige Begrenzung der maximalen Datenrate wird durch den Einsatz von CG-ARM7/GT für das Gesamtsystem aufgehoben.Sein Leistungspotential bezieht CG-ARM7/GT aus der Verwendung eines 32-Bit Prozessors mit 96 MHz Taktfrequenz. Hohe Verarbeitungsgeschwindigkeiten und geringe Latenzzeiten ermöglichen den Einsatz bei hohen Datenraten und Buslasten.Die Konfiguration der Gerätefunktionen erfolgt wahlweise über CAN oder die ebenfalls vorhandene RS232-Schnittstelle. Die Standardversion des CG-ARM7/GT wird ohne vorkonfigurierte Übertragungsraten ausgeliefert. Dadurch ist die Programmierung der Konfiguration nur über die serielle Schnittstelle möglich. Auf Wunsch wird das CG-ARM7/GT mit kundenspezifischen Übertragungsraten konfiguriert. Filterung und Pufferung des Datenverkehrs Unterstützung für 11-Bit und 29-Bit Identifier Erhöhung der maximalen Systemausdehnung Leistungsfähiger Cortex M3 Mikrocontroller mit zwei internen CAN-Controllern Galvanische Trennung zwischen den beiden CAN-Kanälen Tragschienenmontage
