Gateway für Kommunikation CG-ARM7/GTI series

RS232CANDIN-Schiene

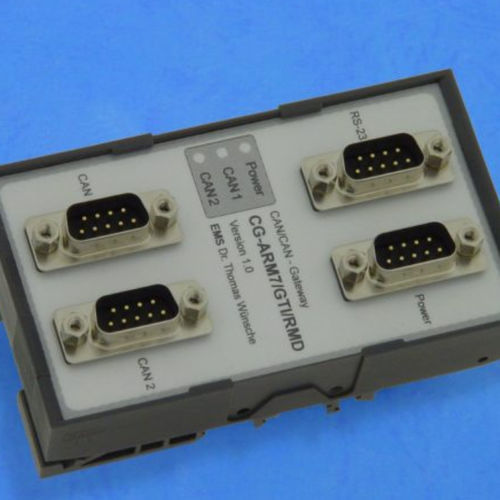

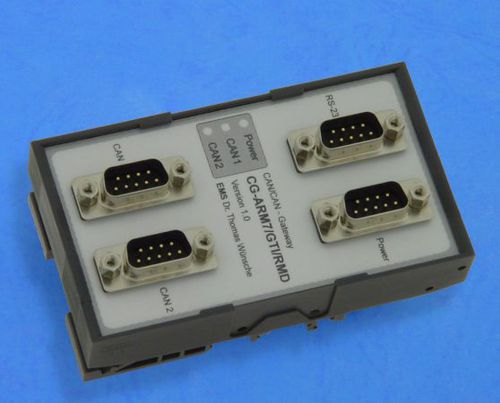

Das tragschienenmontierbare CAN/CAN-­Gateway CG‑ARM7/GTI überträgt CAN‑Signale zwischen Subsystemen. CG‑ARM7/GTI erlaubt eine flexible Gestaltung der Netztopologie. Stern‑ und Baumstrukturen können ebenso wie ausgedehnte Linienstrukturen realisiert werden. Die galvanische Trennung zwischen den CAN‑Kanälen untereinander und zur Stromversorgung erlaubt einen Betrieb auch bei abweichenden Massepotentialen.Zu den verfügbaren Funktionen gehören Datenratenanpassung, Nachrichtenfilterung sowie Identifierumsetzung zwischen den gekoppelten Bussen. Die für einzelne CAN‑Segmente bestehende längenabhängige Begrenzung der maximalen Datenrate wird durch den Einsatz von CG‑ARM7/GTI für das Gesamtsystem aufgehoben. Die Konfiguration der Gerätefunktionen erfolgt wahlweise über CAN oder die ebenfalls vorhandene RS232‑Schnittstelle. Software zum Download der Konfiguration ist sowohl für Windows­- als auch für Linuxrechner verfügbar.Zur Kopplung von CAN‑Highspeed auf CAN‑Lowspeed bzw. von CAN‑Lowspeed auf CAN‑Lowspeed ist CG-­ARM7/GTI auch in den Varianten HS/LS bzw. LS/LS erhältlich. Für besondere Problemstellungen, wie Modifikation der Dateninhalte der CAN‑Telegramme, ist ein Entwicklungskit verfügbar, das das Erstellen kundenspezifischer Firmware erlaubt. Galvanische Trennung zwischen den beiden CAN-Kanälen Filterung und Pufferung des Datenverkehrs Unterstützung für 11-Bit und 29-Bit Identifier Microcontroller NXP LPC2119 mit zwei internen CAN-Controllern Version HS/LS mit einem Transceiver PCA82C251 und einem Transceiver TJA1054A Version LS/LS mit zwei Transceiver TJA1054A
