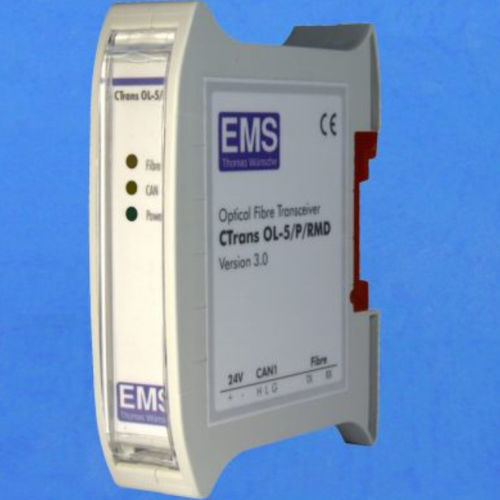

Transceiver für Lichtleiter CTrans OL series

CANMultimode

CTrans OL ist ein Transceiver zur protokolltransparenten Übertragung der CAN-Signale von kupferbasierten Teilsystemen über eine LWL-Strecke. Mit optischer Übertragung von CAN-Signalen kann eine Reihe von technischen Verbesserungen erreicht werden, dazu gehören die sichere Trennung bei hohen Spannungen und die Unempfindlichkeit gegen elektromagnetische Störungen. Dabei erhält die transparente Übertragung der CAN-Signale durch CTrans OL die wesentlichen Vorteile von CAN - wie etwa Fehlersicherung und prioritätsgesteuerten Buszugriff.Ebenso wie Repeater kann CTrans OL zum Aufbau einer flexiblen Netztopologie genutzt werden, Stern- und Baumstrukturen sowie lange Stichleitungen können realisiert werden. Die integrierte Fehlerabschaltung reduziert die Beeinflussung intakter Teilsysteme durch fehlerhafte Segmente.Als optische Verbindung kommen kostengünstige PMMA-Fasern mit Anschluss in Stecktechnik und 62,5µm Multimode-Glasfasern mit ST-Steckverbindern zum Einsatz. Je nach Fasertyp kann eine Reichweite bis zu 1000m erzielt werden.Drei LEDs an der Frontseite zeigen den Status der Stromversorgung und ob ein Signal über CAN oder den optischen Anschluss empfangen wird an. Verfügbar für PMMA- und Glasfaser, Anschluss mit Steckverbinder oder in Klemmtechnik Protokolltransparent, die CAN-typische Fehlersicherung wird erhalten Erweiterte Fehlerunterdrückung LED zur Anzeige der Busaktivität Zubehör: PMMA Lichtwellenleiter für CTrans OL-P Produkte CTrans OL verfügt über ein CAN-Segment (Bezeichnung ‚CAN‘), das an einen 3pol. steckbaren Anschluss geführt ist. Die Stromversorgung erfolgt über einen entsprechenden 2pol.
