Repeater für Netzwerke DS 102

für Transmissionsmessungen

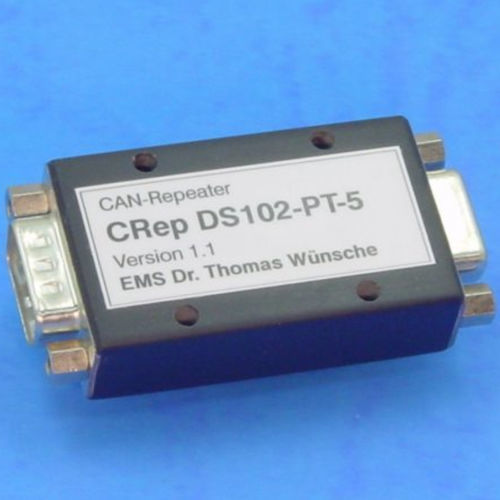

Der kompakt aufgebaute CAN-Repeater CRep überträgt und verstärkt CAN-Signale protokolltransparent. Jeder der beiden CAN-Anschlüsse verhält sich physikalisch wie ein einzelner Busknoten. CRep ermöglicht eine flexible Gestaltung der Netztopologie. Stern- und Baumstrukturen können ebenso wie lange Stichleitungen realisiert werden. Durch Auswahl der für die Anwendung günstigsten Netzwerkstruktur lassen sich die Installationskosten senken. Die durch Laufzeiten bestimmte maximale Datenrate in CAN-Netzen wird bei Einsatz von CRep und Auswahl geeigneter Netz-Strukturen erhöht. Eine Erhöhung der maximalen Knotenzahl in einem CAN-Netz ist durch die Aufteilung in Teilnetze, die durch CRep verbunden sind, zu erreichen. Jedes Teilnetz kann die durch die Treiberleistung vorgegebene Zahl von CAN-Knoten aufnehmen. Bei der Übertragung von CAN-Signalen über weite Distanzen ermöglicht CRep die Aufbereitung der Signale.
