Industrie-Repeater CRep S10I series

für Netzwerkfür CAN-BusStrom

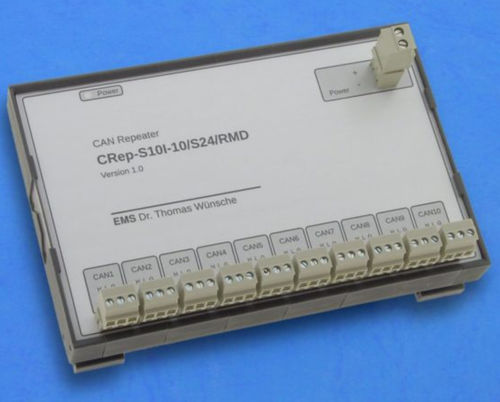

Der kompakte CAN-Repeater CRep S10I überträgt und verstärkt CAN-Signale protokolltransparent. Jeder der zehn CAN-Anschlüsse besitzt die physikalischen Eigenschaften eines einzelnen CAN-Knotens. CRep S10I erlaubt ein flexibles Design der Netzwerktopologie und bietet eine besondere Unterstützung für Sternstrukturen. Des Weiteren werden Baumstrukturen und lange Stichleitungen unterstützt. Dadurch kann eine anwendungsoptimierte Topologie gewählt und somit eine Kostenreduktion erreicht werden.Die durch Laufzeiten bestimmte maximale Datenrate in CAN-Netzen kann bei Einsatz von CRep S10I und Auswahl geeigneter Netz-Strukturen erhöht werden. Durch eine Aufteilung des Netzwerks in Subnetze, die durch CRep S10I miteinander verbunden sind, kann die Anzahl der maximal möglichen CAN-Knoten in einem Netzwerk vergrößert werden. Jedes Subnetz kann die für den Transceiver spezifizierte, maximal mögliche Anzahl von CAN-Knoten beinhalten. Die Fähigkeit, permanent dominante Bus-Segmente abzukoppeln, reduziert den Einfluss der am häufigsten auftretenden Fehler auf das Gesamtsystem. Alle CAN-Kanäle sind voneinander und zur Spannungsversorgung galvanisch getrennt.Die Betriebsspannung wird durch eine LED angezeigt. Zudem ist jedem Kanal eine LED zugeordnet, die anzeigt, welches Segment eine CAN-Nachricht generiert hat. Geringe Durchlaufzeit ISO 11898 kompatibles Bus-Interface Abtrennen von permanent dominanten Bus-Segmenten Tragschienenmontage Alle Produktvarianten sind auf eine Sperrzeit ausgelegt, die in Abhängigkeit von der verwendeten Bitzeit gewählt wird. Nicht bekannte Netzwerkparameter können die Sperrzeit beeinflussen.
