Repeater für Netzwerke S26

Strom

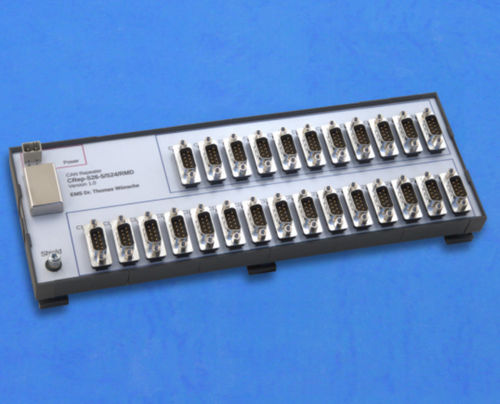

Der CAN-Repeater CRep S26 überträgt und verstärkt CAN-Signale protokolltransparent. Jeder der 26 CAN‑Anschlüsse besitzt die physikalischen Eigenschaften eines einzelnen CAN- Knotens. CRep S26 erlaubt ein flexibles Design der Netzwerktopologie und bietet eine besondere Unterstützung für Sternstrukturen. Des Weiteren werden Baumstrukturen und lange Stichleitungen unterstützt. Dadurch kann eine anwendungsoptimierte Topologie gewählt und somit eine Kostenreduktion erreicht werden. Die durch Laufzeiten bestimmte maximale Datenrate in CAN-Netzen kann bei Einsatz von CRep S26 und Auswahl geeigneter Netz­-Strukturen erhöht werden. Durch eine Aufteilung des Netzwerks in Subnetze, die durch CRep S26 miteinander verbunden sind, kann die Anzahl der maximal möglichen CAN­-Knoten in einem Netzwerk vergrößert werden. Jedes Subnetz kann die für den Transceiver spezifizierte, maximal mögliche Anzahl von CAN­-Knoten beinhalten. Die Fähigkeit, permanent dominante Bussegmente abzukoppeln, reduziert den Einfluss der am häufigsten auftretenden Fehler auf das Gesamtsystem. Die Betriebsspannung wird durch eine LED angezeigt. Zudem ist jedem Kanal eine LED zugeordnet, die anzeigt, welches Segment eine CAN­-Nachricht generiert hat.
