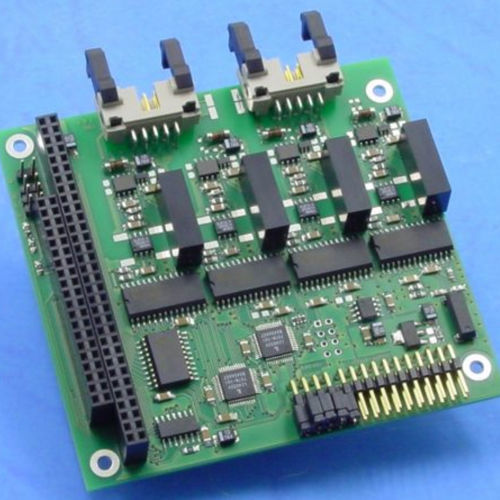

PCI-104-Schnittstellenkarte CPC–104M series

CANIndustrie

CPC­-104M ist ein passives CAN­-Interface für PC/104­-Systeme. CPC­-104M wurde für den industriellen Serieneinsatz konzipiert und ist daher robust und kostengünstig ausgeführt. CPC­-104M unterstützt bis zu vier NXP SJA1000 CAN‑Controller. CPC­-104M blendet die CAN‑Controller direkt in den Adressraum des PC ein und erlaubt daher den Zugriff auf CAN‑Nachrichten mit kurzer Latenzzeit. Existierende Software für die unterstützten CAN‑Controller kann leicht adaptiert werden. CPC­-104M kann optional mit galvanischer Trennung zum CAN ausgeführt werden. Es besteht kein Bedarf einer 12 V Versorgung durch das Host System. CPC-­104M ist in verschiedenen Konfigurationen bezüglich der Anzahl der CAN‑Kanäle und der galvanischen Trennung verfügbar. 1, 2 oder 4 CAN‑Kanäle, bestückt mit CAN‑Controller NXP SJA1000 Optional galvanische Trennung der CAN‑Kanäle zum Host System Erweiterter Temperaturbereich CPC-104M wird in den Speicherbereich des PC mit einer Basisadresse im Bereich von C0000h bis DE000h eingeblendet und nutzt 1536 Byte. Durch die Verfügbarkeit des CAN-Controllers im Speicher-Adressbereich erfolgt die CAN-Kommunikation direkt und mit geringer Latenzzeit. Der von CPC-104M belegte Speicher untergliedert sich in zwei Teilbereiche. Der erste Bereich umfasst Register für die Konfiguration der Karte und beginnt direkt an der Basisadresse. Der zweite Bereich erlaubt den Zugriff auf die CAN-Controller.
