Gateway für Kommunikation EtherCAN CI-ARM7/RMD series

IndustrieEthernetSerie

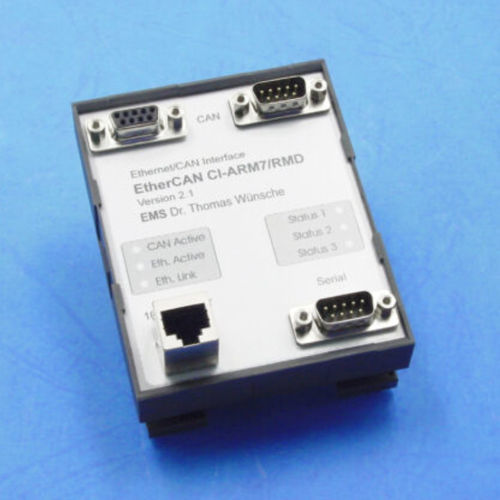

Das Ethernet/CAN-Interface EtherCAN CI-ARM7 verbindet CAN-Netzwerke mit Ethernet-Systemen. Es ermöglicht als universelles CAN-Interface den Einsatz an einer breiten Palette von Arbeitsplatz-Rechnern (PC, Mac, Unix-Workstation). Die bisher bestehende Abhängigkeit von rechnerinternen Bussen entfällt.Als Prozessor kommt ein mit 80MHz getakteter Nuvoton NUC740A (ARM7-Core) mit Betriebssystem Linux zum Einsatz. Das System verfügt über 16MB SDRAM und 2MB Flash. Die CAN-Anbindung erfolgt durch einen CAN-Controller NXP SJA1000 und unterstützt die CAN-Protokolle 2.0A und 2.0B.Das zur Kommunikation zwischen Host und EtherCAN CI-ARM7 verwendete Protokoll ist dokumentiert und offen.Kostenfreie Entwicklungskits zur Erstellung von Host­-Applikationen für die Betriebssysteme Windows 7/8.x/10/11 oder Linux sowie zur Erstellung von Programmen für die lokale Implementierung von Steuerungsfunktionen auf EtherCAN CI-ARM7 sind getrennt erhältlich. Filterung und Pufferung des Datenverkehrs Microcontroller Nuvoton NUC740A mit CAN‑Controller NXP SJA1000 Serielle Schnittstelle zur Konfiguration des Gerätes Tragschienenmontage Kostenfreie Entwicklungskits für Windows 7/8.x/10/11 und Linux EtherCAN CI-ARM7 verfügt über ein CAN-Segment, das über D-Sub Verbinder mit Belegung nach CiA DS102 angeschlossen wird. Die Steckverbinder führen neben den CAN-Signalen auch die Versorgungsspannung für EtherCAN CI-ARM7. Daneben verfügt das Interface über einen Ethernet-Anschluss (RJ45, 10/100MBit/s) und einen seriellen Anschluss (D-Sub).
