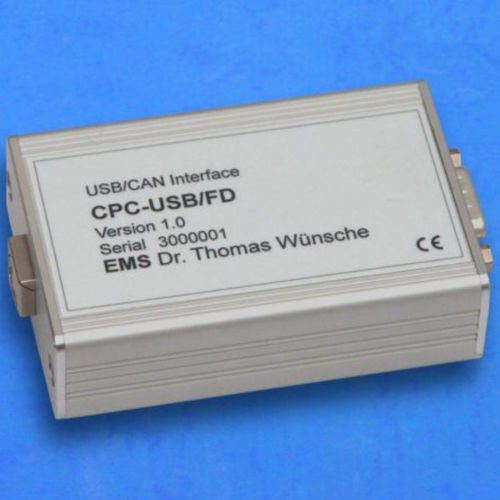

USB-Schnittstellenmodul CPC-USB/FD

CAN-BusCAN FDIndustrie

USB/CAN-FD-Interface CPC-USB/FD ist ein CAN‐FD‐Interface für USB‐Ports im kompakten und robusten Metallgehäuse. Durch einfache Handhabung und günstigen Preis eignet sich CPC­-USB/FD besonders für Konfiguration und Analyse von CAN‐FD‐Systemen.Das Interface verfügt über einen Cortex M4 Microcontroller mit onChip CAN‐FD und USB‐Schnittstelle. Durch den direkten Anschluss der internen Peripherieschnittstellen an die leistungsfähige CPU werden niedrige Latenzzeiten erreicht. Dies wird unterstützt durch den USB high speed Anschluss. Die Stromversorgung erfolgt über USB, eine Speisung von CAN‐Seite ist nicht erforderlich. Das Interface ist mit galvanischer Trennung ausgestattet. Der verwendete CAN‐FD-Transceiver toleriert eine Dauerfehlspannung an den CAN-Anschlüssen bis ±70 V.Für die Betriebssysteme Windows und Linux stehen kostenfreie Software­-Entwicklungskits mit gleicher API zur Verfügung. SocketCAN wird unterstützt, der Treiber ist mit bestehender Anwendungssoftware des CPC-USB/ARM7 V2.0 lauffähig. • Stromversorgung vollständig über USB • DC Überspannungsschutz an den CAN­-Leitungen bis ±70 V • Linux socketCAN wird unterstützt • Kostenfreie Entwicklungskits für Windows 7/8.x/10/11 und Linux CPC-­USB/FD verfügt über einen D­-Sub9 Stecker mit Belegung nach CiA DS102 zum Anschluss des CAN‑Systems. Daneben verfügt das Interface über einen USB‑Anschluss, der auch die Versorgungsspannung für CPC­-USB/FD führt. Der verwendete Tansceiver entspricht den Standards ISO 11898­2:2016 und ISO 11898­5:2007.
