USB-Schnittstellenmodul CPC-USB/ARM7 series

CAN-BusIndustrie

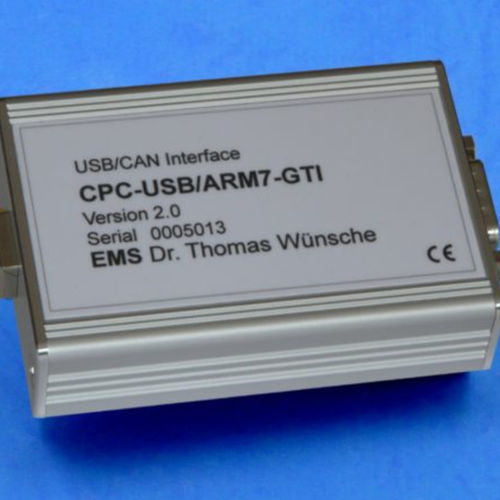

USB/CAN-Interface CPC-USB/ARM7 ist ein CAN-Interface für USB-Ports im kompakten und robusten Metallgehäuse. Durch einfache Handhabung und günstigen Preis eignet sich CPC-USB/ARM7 besonders für Konfiguration und Analyse von CAN-Systemen.Der CAN-Bus USB Adapter verfügt über einen Cortex M3 Mikrocontroller mit onChip CAN- und USB-Schnittstelle. Durch den direkten Anschluss der internen Peripherieschnittstellen an die leistungsfähige CPU werden niedrige Latenzzeiten erreicht. Die Stromversorgung erfolgt über USB, eine Speisung von CAN-Seite ist nicht erforderlich.Das Interface kann optional mit galvanischer Trennung ausgestattet werden. Auch eine Ausführung mit low speed Transceiver TJA1054A ist verfügbar. Für Anwendungen, bei denen eine erhöhte Fehlerspannung an den Busanschlüssen nicht ausgeschlossen werden kann, ist die Version HV vorgesehen. Der Einsatz des Transceivers MAX13052 erlaubt Spannungen bis ±80 V an den CAN-Anschlüssen. Es ist auch eine Version mit RJ45 CAN-Anschluss verfügbar.Für die Betriebssysteme Windows und Linux stehen kostenfreie Software­-Entwicklungskits mit gleicher API zur Verfügung. SocketCAN wird unterstützt. Optional galvanische Trennung zwischen CAN und USB Optional mit low speed Transceiver TJA1054A verfügbar Optional mit ±80 V tolerantem Transceiver MAX13052 verfügbar Kostenfreie Entwicklungskits für Windows 7/8.x/10/11 und Linux Die aktuelle Version v2.0 ist kompatibel zur Version v1.0 CPC-USB/ARM7 verfügt über einen D-Sub9 Stecker mit Belegung nach CiA DS102 zum Anschluss des CAN-Systems. Daneben verfügt das Interface über einen USB-Anschluss, der auch die Versorgungsspannung für CPC-USB/ARM7 führt.
