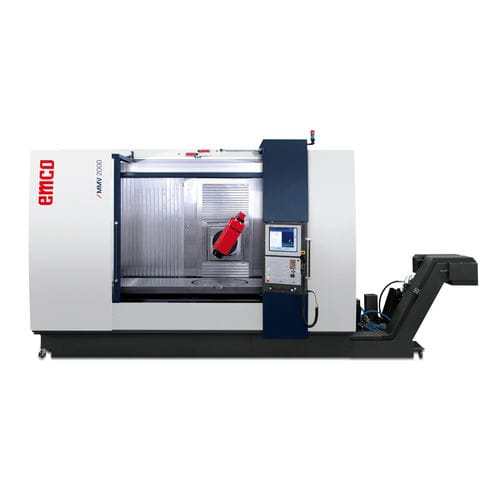

CNC-Bearbeitungszentrum / 3-Achs MMV 2000

4-Achs5-Achsmit schwenkbarer Spindel

Rollenführungen Highlights Direkt angetriebene Kugelumlaufspindeln auf der X- und Z-Achse, präziser und leiser Betrieb SIEMENS Sinumerik ONE oder HEIDENHAIN TNC 640 Stabile Linearführungen der Größe 55 (X-Achse) Pneumatischer Gewichtsausgleich mit hoher Dynamik Fräsmaschine mit leistungstarker Motorspindel Bearbeitungszentrum mit integriertem Rundtisch und B-Achse mit Torque-Motoren EMCONNECT - Digitaler Prozess-Assistent (Sinumerik ONE) WERKZEUGMAGAZIN Ausgeführt als Trommelmagazin mit Doppel-armgreifer für schnelle Werkzeug-wechselzeiten. Durch die chaotische Werkzeugverwaltung (Random) wird die Werkzeugwechselzeit auf ein Minimum reduziert. Durch die seitliche Magazintüre (bei Doppelmagazin 2x) können hauptzeit-parallel Werkzeuge kontrolliert und gerüstet werden. Optionen/Zubehör Hochdruck-Kühlmittelpumpe Über eine Drehführung mit einer 20-bar Hochdruckpumpe werden die Werkzeuge über die Spindel mit Kühlmittel versorgt. Linearmesssystem Lineare Positionsmessung mittels Glasmaßstab in der X-Achse standard (Y-, Z-Achse optional): zur Eliminierung von Wärmegang und zur Erhöhung der Maschinengenauigkeiten. Drehdurchführung durch den Rundtisch Drehdurchführung durch den Rundtisch zum Anschließen eines hydraulisch betätigten Spannmittel. Vermessungssysteme Sowohl das Vermessen des Werkzeugs zur Reduzierung der Einrichtezeit beim Werkzeugwechsel als auch das Vermessen des Werkstückes, um Maße zu kontrollieren bzw. um Nullpunkte zu ermitteln, ist innerhalb der Maschine mittels Funkmesstaster bzw. Laserbrücke optional möglich.
