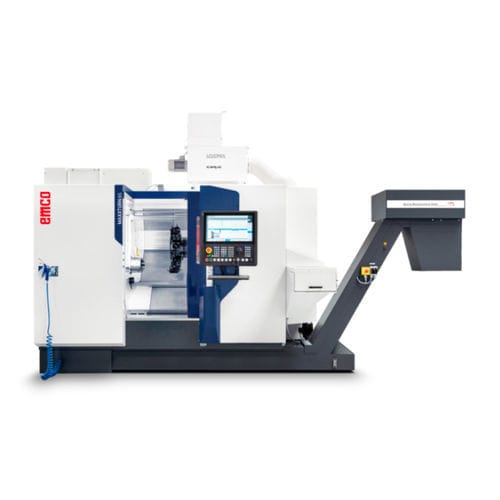

CNC-Drehzentrum Maxxturn 65 G2

3-AchsA2-6A2-8

Schneller 12-fach Servo-Revolver mit sehr kurzen Schaltzeiten für VDI 30- oder VDI 40-Werkzeuge. Die Winkelhalter sind mit geschliffenen Ausrichtplatten versehen. Somit entfällt das zeitaufwendige Ausrichten der Werkzeughalter. Alle Stationen sind angetrieben und die Schwenkgeschwindigkeit regelbar. BMT-REVOLVER MIT DIREKTANTRIEB Zur wirtschaftlichen Fertigung von aufwendigen Dreh- / Fräswerkstücken mit überwiegendem Fräsanteil, gibt es optional einen 12- oder 16-fach BMT-Revolver mit Direktantrieb. Mit bis zu 12000 U/min bietet dieser Revolver optimale Voraussetzungen für die Komplettbearbeitung. Die stabile BMT-Schnittstelle erlaubt Kühlmitteldrücke im Standard bis 50 bar und optional bis 150 bar. Weitere Vorteile liegen in der Wechselgenauigkeit und Stabilität der Schnittstelle. LÜNETTE Die hydraulisch betätigte Lünette mit einem Zentrierbereich von ø 8 – 101 mm sitzt auf einem Schiebeschlitten, der über den Werkzeugschlitten geschleppt und positioniert wird. In Position wird er über eine Klemmvorrichtung hydraulisch geklemmt. Die Lünette ist mit Späneschutz und Endlagenkontrolle ausgestattet und an die Zentralschmierung angeschlossen. REITSTOCK Zur Abstützung von schlanken Bauteilen gibt es in der MAXXTURN 65 G2 einen vollautomatischen Reitstock. Er wird über eine Länge von 500 mm hydraulisch verfahren. Der Rollkörner mit MK4-Kegel wird direkt in den Reitstockkörper aufgenommen. Das garantiert Kompaktheit und höchste Stabilität. Y-ACHSSCHLITTEN Das 90° abgewinkelte Maschinenbett mit breit aufgesetzten, vorgespannten Führungsbahnen garantiert kurze Auskraglängen und höchste Stabilität für die Komplettbearbeitung
