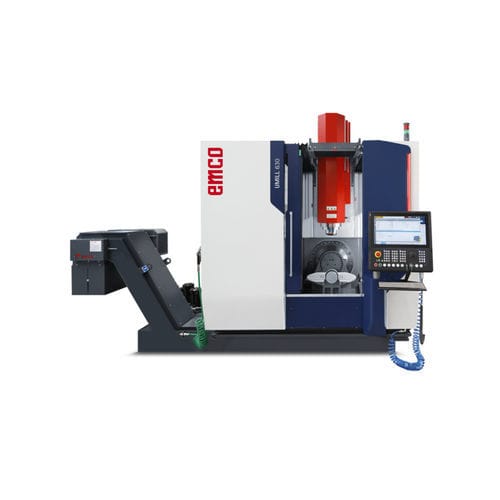

5-Achs-Bearbeitungszentrum UMILL 630vertikalFahrständerSchwenkbarer Drehtisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Fahrständer, Schwenkbarer Drehtisch
- Spindelnase
- BT 40, HSK A-63
- Anzahl Werkzeuge
- 60 Werkzeuge, 30 Werkzeuge, 90 Werkzeuge
- X-Hub
500 mm
(19,69 in)- Y-Hub
460 mm
(18,11 in)- Z-Hub
450 mm
(17,72 in)- Rotationsgeschwindigkeit
15.000 rpm, 24.000 rpm
(94.248 rad.min-1, 150.796 rad.min-1)Min: 50 rpm
(314 rad.min-1)Max: 24.000 rpm
(150.796 rad.min-1)- Leistung
26 kW, 46,5 kW
(35,35 hp, 63,22 hp)- Tischrotation (C-Achse)
360 °
- Maximale Tischlast
200 kg
(441 lb)- Werkzeuggewicht (max.)
8 kg
(17,6 lb)- Gesamtgewicht
6.800 kg
(14.991,43 lb)- Gesamtlänge
2.570 mm
(101,2 in)- Gesamtbreite
3.680 mm
(144,9 in)- Gesamthöhe
2.900 mm
(114,2 in)
Beschreibung
HIGHLIGHTS
/ 5-Achsen-Simultanbearbeitung
/ Maximale Thermostabilität
/ Maximale Bearbeitungspräzision
/ Modernes Fahrständerkonzept mit optimaler Zugänglichkeit
/ Solider Dreh-/Schwenktisch mit Torquemotor in der C-Achse, spezielles Schneckenradgetriebe mit zwei Antriebsmotoren in der B-Achse, direkten Messsystemen, Frontabstützug, Abmessungen 630 x 500 mm, für hohe Stabilität und Präzision ausgelegt
/ Schwenkbereich B-Achse +/- 100°
/ Standardmäßig im Lieferumfang enthaltene Linearmaßstäbe in X, Y und Z
/ Modernste Steuerungstechnologie von Siemens oder Heidenhain
/ EMCONNECT erhältlich für Sinumerik ONE
/ Umfangreiche Optionen wie z.B. Werkzeugmagazin mit 30/60/90 Plätzen
/ Optimale Späneentsorgung
/ Attraktives Preis-Leistungs-Verhältnis
/ Flexibel für die Automatisierung (Front oder Seite)
/ Made in the Heart of Europe
AUSSTATTUNG
/ Motor-Spindel 15000 U/min
/ 30 (optional 60/90)-faches Werkzeugmagazin
/ Siemens- oder Heidenhain-Steuerung
/ EMCONNECT - Digitaler Prozess-Assistent (Sinumerik ONE)
