Stromimpuls-Tester MIG12100

Kabelfür Varistormobil

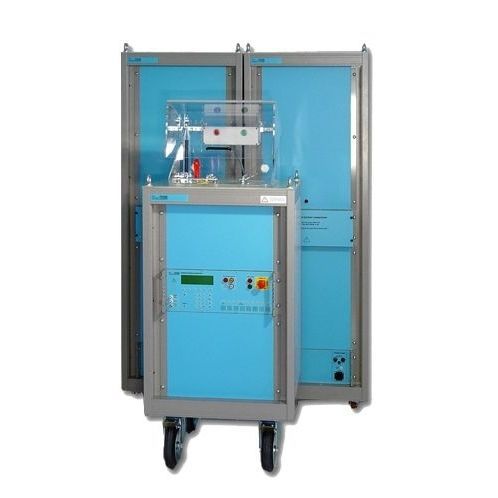

MIG12100 ist ein Stromgenerator mit der Wellenform 8/20 ìs. Die genaue Wellenform ist eine Funktion des Stoßstromgenerators und der Impedanz, an die der Stoßstrom angelegt wird. Der Generator kann einen Impulsstrom von bis zu 100 kA bei einer Impulsspannung von 12 kV liefern und ist damit ideal für die Prüfung großer Varistoren mit hoher Haltespannung. Mechanisch besteht der MIG12100 aus zwei großen Gestellen und einer separaten Steuerkonsole mit Hochspannungsausgangsanschlüssen, die durch einen Acrylglasprüfschrank geschützt sind. Spitzenausgangsspannung und -strom werden auf dem Display an der Vorderseite angezeigt. Die beiden BNC-Monitorausgänge (v, i) ermöglichen die Betrachtung der Spannungs- und Stromwellenformen mit einem Oszilloskop. Ihre Vorteile - Festkörper-Impulsschalter und Festkörper-Polaritätswechsel (kein mechanischer Schalter, keine Funkenstrecken oder Röhren) - Vorteile: geringer Jitter, kein hochfrequentes Schaltrauschen, - Mikroprozessor-Menüsteuerung, Druckeranschluss und RS232-Fernsteuerung - Sicherheit nach VDE 0104 (Sicherheitskreis, Anschluss für Warnlampe) - Integrierte Spitzenwertmessung für Spannung und Strom - Windows-Software für PC-Steuerung verfügbar
