Spannungsimpuls-Tester MIG0603CAP

für XY-KondensatorBenchtop

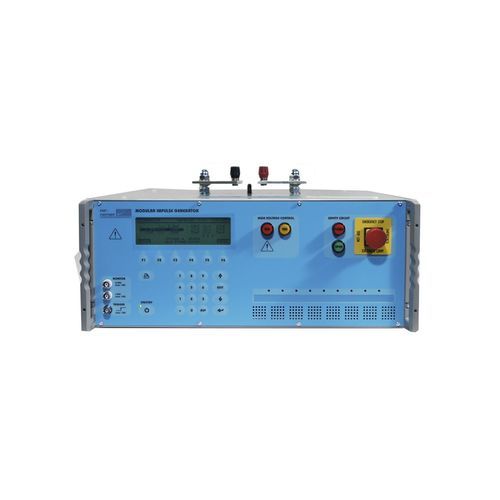

MIG0603CAP ist ein kompakter 6-kV-Impulsgenerator mit Hochspannungsanschlüssen an der Oberseite. Er erzeugt einen Spannungsimpuls von 1,2/50µs, mit dem Kondensatoren vom Typ X1 und X2 geprüft werden können. MIG0603CAP besteht aus zwei Schaltkreisen, mit denen Kondensatoren des Typs X bis zu 6,7 uF unter Verwendung der Impulsspannungswellenform 1,2/50 μs geprüft werden können. Die Generatorschaltungen sind in IEC 60384-14 und EN 132400 definiert. Die Bauteilwerte für die Serienwiderstände Rs, den Impulskondensator CT und die Lastkapazität Cp werden automatisch umgeschaltet, wenn am MIG0603CAP unterschiedliche Kapazitätsbereiche gewählt werden. Halbleiter-Hochspannungsschaltungen gewährleisten ein hohes Maß an Wellenformintegrität und Wiederholbarkeit. Integrierte Messkreise zeigen die Spitzenimpulsspannung und den Spitzenstrom auf der Frontplatte an. Über die BNC-Anschlüsse an der Vorderseite können die Spannungs- und Stromwellenformen mit einem Oszilloskop ohne Spezialsonden überwacht werden. Ihre Vorteile - Impulsamplitude bis 6 kV - Kalibrierter 1,2/50-us-Impuls - Halbleiter-Hochspannungsschaltung - Impulsausgänge auf der oberen Platte - Verwendung mit Prüfschrank TC-ST - Prüfung von Kondensatoren der Klassen X1 und X2 bis 4 kV - Erhöhte Bedienersicherheit - Hohe Impulswiederholgenauigkeit
