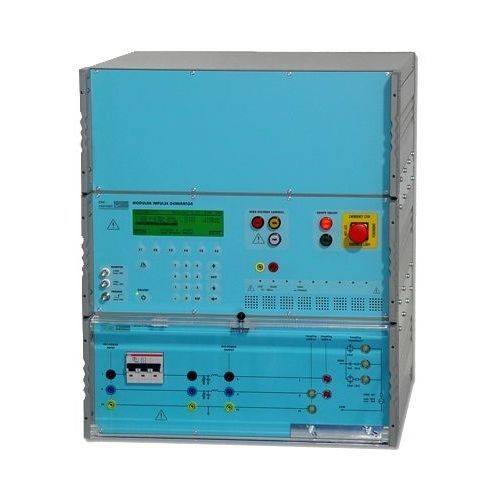

Stossspannungsgenerator MIG1206-1P-T

kompaktfür Telekom-Anwendungen

Kompakter Impulsgenerator, ideal für Telekommunikationsanwendungen. Das integrierte 32 A Coupling Decoupling Network (CDN) wendet den 12 kV Combination Wave Generator (CWG) Impuls gemäß IEC 61000-4-5 an. Ein 10/700-US-Impuls bis 6 kV erweitert den Prüfbereich auf ITU-T K44 Basis- und erweiterte Prüfungen. Der MIG1206-1P ist ein Kombinationswellengenerator (CWG), der mit einem einphasigen Kopplungsentkopplungsnetzwerk (CDN) in einem kompakten Tischgerät kombiniert ist. Das integrierte 32A CDN ermöglicht die Überlagerung des Impulses auf Wechselstromleitungen sowohl im differentiellen als auch im gemeinsamen Modus gemäß IEC 61000-4-5. Der Hochspannungs-Stoßimpuls kann zur Prüfung von elektrischen Geräten und auch von SPD-Schaltkreisen verwendet werden, die gemäß IEC 61643-1 in das Stromnetz eingebaut sind. Zusätzlich ist ein 6 kV 10/700us-Impuls integriert, was diesen Generator ideal für ITU-T K44 Telekommunikationsanwendungen macht. Zwei BNC-Monitorausgänge ermöglichen die Anzeige der Spannungs- und Stromwellenformen auf einem Oszilloskop. Ihre Vorteile - Kombinierte Stoßwellen bis zu 12 kV/6 kA - Spannungsimpuls 10/700 us bis zu 6 kV - Integrierter einphasiger CDN 480V / 32 A - Halbleiter-Hochspannungsschaltung - Kompakte Einheit für die Prüfung von Telekommunikationsgeräten - Verwendung sowohl für einfache als auch für erweiterte Teststufen - Verwendung mit EMC PARTNER Telecom CDNs - Hohe Zuverlässigkeit und Wiederholbarkeit
