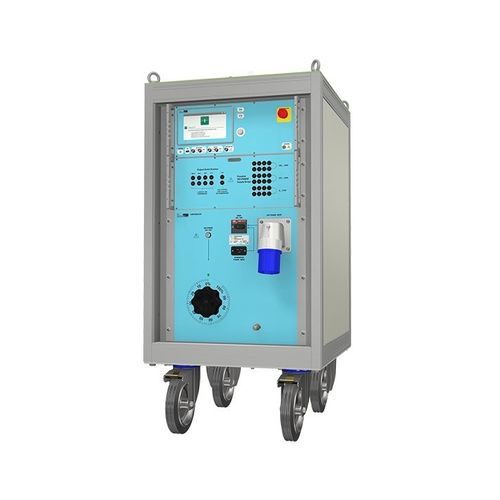

Entflammbarkeitstester CAP-0804

für XY-Kondensator

Das CAP-0804 wird zur Prüfung der aktiven Entflammbarkeit von X- und Y-Kondensatoren bis 1 uF verwendet. Erweitert mit dem EXT-CAP0804 können Kondensatoren bis zu 50 µF geprüft werden. Eine integrierte Stromversorgung versorgt die Testkondensatoren mit bis zu 800 Vac. CAP0804 ist ein kombinierter Impulsgenerator und eine steuerbare Wechselstromquelle. Er erzeugt einen dem Wechselstrom überlagerten Spannungsimpuls bis zu 800 V für die Prüfung von Kondensatoren des Typs X1, X2, Y2 und Y4. CAP-0804 kann zusammen mit dem MIG-EUT-SET für die automatische Prüfung von 8 Kondensatoren verwendet werden. In Verbindung mit dem speziellen druckfesten Gehäuse TC-ST-F wird der Schutz für den Bediener und für den Generator selbst erhöht. Die Impulshöhen sind bis zu 8kV programmierbar, was alle Anforderungen der IEC 60384-14 abdeckt. Mit dem Grundgerät CAP-0804 können Kondensatoren bis zu 1μF geprüft werden, mit dem Zusatzgerät CAP-0804 bis zu 50μF. Ein Farb-Touch-Panel mit grafischer Hilfe führt den Bediener durch das Test-Setup-Verfahren für einen schnellen und effizienten Betrieb. Ihre Vorteile - Aktive Entflammbarkeitstests bis zu 5kV - Halbleiter-Hochspannungsschaltung - Integrierte AC-Versorgung bis 800 V - Ausgänge auf der oberen Platte getrennt von den Bedienelementen - Prüfung von Kondensatoren bei angelegter AC-Spannung - Schutz für Generator und Personal - Automatisierte Prüfung von 8 Kondensatorproben - Zuverlässige und wiederholbare Impulse
