Isolationstester MIG1212CAP

für XY-KondensatorkompaktBenchtop

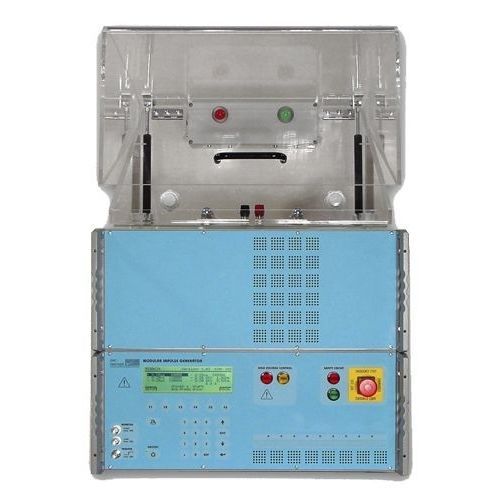

MIG1212CAP ist ein kompakter 12-kV-Impulsgenerator mit Hochspannungsanschlüssen an der Oberseite. Er erzeugt einen Spannungsimpuls von 1,2/50µs, mit dem Kondensatoren der Typen X1, X2, Y2 und Y4 geprüft werden können. MIG1212CAP ist speziell für die Isolationsprüfung von X / Y-Kondensatoren mit einer Impulsspannung von ca. 1,2/50 μs bis zu 12 kV gemäß IEC 60384-14 Ed.4 ausgelegt. Der MIG1212CAP umfasst zwei Schaltkreise mit Impulskapazitäten von 20 μF und 0,25 μF, die in einem 19"-Rack mit 8 Einheiten untergebracht sind. IEC 60384-14 und EN 132400 definieren die Anforderungen an den Generator. Die Serienwiderstände (Rs), der Impulskondensator (Ct) und die Lastkapazität (Cp) werden automatisch entsprechend dem gewählten Kondensatorbereich geschaltet. Ein Multiplexer ermöglicht die automatische Auswahl der Prüfkondensatoren im TC-ST-Prüfschrank auf der Oberseite des MIG1212CAP. Impulsspitzenspannung und -strom werden auf dem Display an der Frontplatte angezeigt. Zwei BNC-Monitore ermöglichen die Überprüfung der Spannungs- und Stromwellenformen mit einem Oszilloskop. Ihre Vorteile - Impulsamplitude bis 12 kV - Prüfung von Kondensatoren des Typs X und Y - Zusätzliche Impulsprüfung für die Isolation - MIG-CAP-DUT-MUX für automatische Prüfung - Hochspannungsausgänge auf der oberen Platte - Prüfung von Kondensatoren der Klassen X1 und X2 bis 4 kV - Prüfung von Kondensatoren der Klassen Y2 und Y4 bis zu 8 kV - Schnelleres Testen von Kondensatorproben - Kompakte Prüflösung und verbesserte Bedienersicherheit
